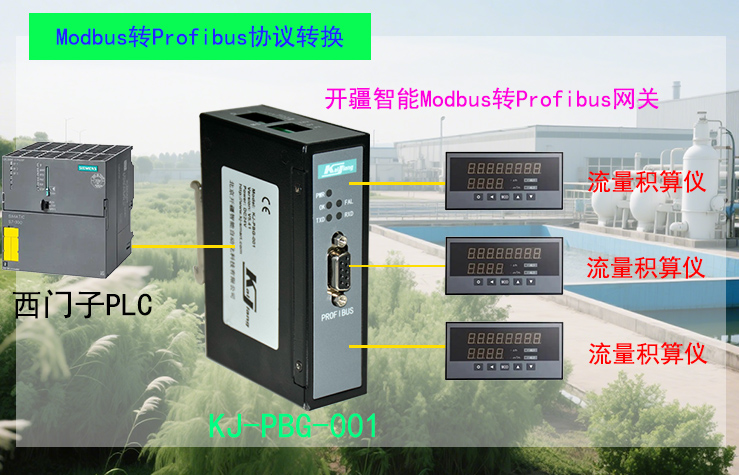

某化工企業采用西門子300系列PLC（PROFIBUS DP協議），通過開疆智能提供的Modbus轉PROFIBUS DP網關KJ-PBG-001，成功實現了對（Modbus協議）的流量積算儀表的數據采集，有效解決了污水凈化處理系統中不同總線設備數據采集的難題。為滿足污水處理廠的生產控制要求，實現相關技術功能，該企業綜合過往的工程技術經驗和細致的用戶需求擬定了一套完整得通訊系統技術方案。從控制結構層面來看，該系統可劃分為兩部分：中控室、泵站以及污水廠現場控制站。Modbus轉PROFIBUS DP網關KJ-PBG-101在西門子300系列PLC端作為PROFIBUS DP從站，在連接流量積算儀表一端則作為Modbus主站，負責采集Modbus從站流量積算儀表的數據并上傳至PLC。各泵站和污水處理廠的現場控制站通過RS485總線）將實時數據傳輸至Modbus轉PROFIBUS DP網關KJ-PBG-101（Modbus轉Profibus DP）。

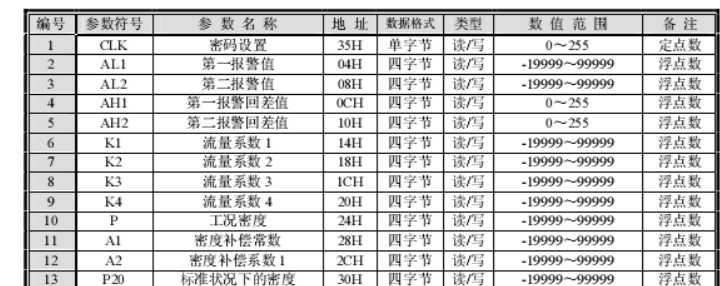

下圖是流量積算儀表內部參數所對應的Modbus寄存器地址，本次通訊需要采集以下數據：流量系數1，流量系數2，流量系數3，流量系數4等參數。

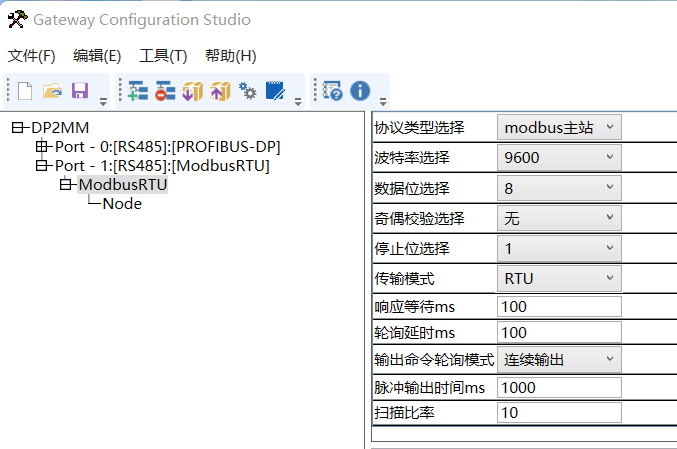

從圖所知，參數地址為14H,18H,1CH,20H十進制為20，24，28，32。類型可讀可寫，所以地址區應該為4區，首先設置485總線的參數。

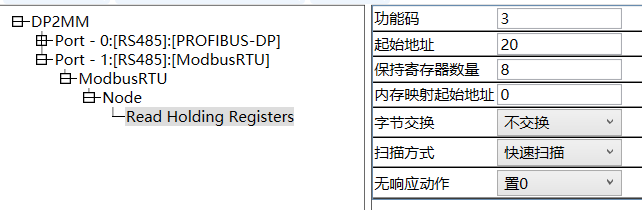

寫好從站地址后選擇功能碼，填寫寄存器的參數地址。
