某工廠需要將支持Modbus TCP協議的上位機控制系統（如PLC或SCADA）與支持DeviceNet協議的變頻器（如ABB ACS880、施耐德ATV320等）進行通信。為實現協議轉換，采用開疆智能Modbus TCP轉DeviceNet網關KJ-DVCZ-MTCPS作為中間設備。設備清單：上位機（Modbus TCP主站，IP：192.168.1.100）開疆智能Devicenet轉ModbusTCP網關DeviceNet變頻器（如ABB ACS880，節點地址：10）DeviceNet電源模塊、分配器或T型連接器，24V DC電源（為網關和DeviceNet網絡供電）。

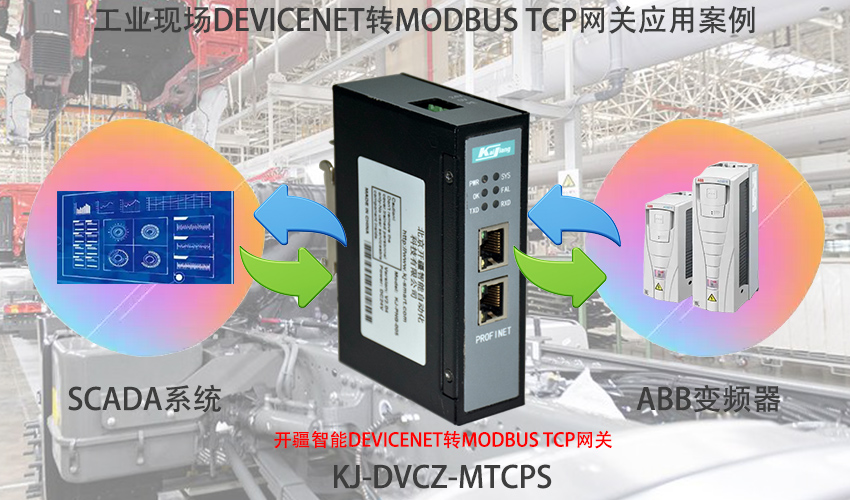

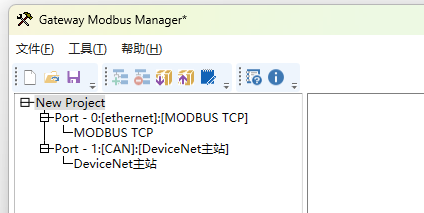

接線示意圖：Modbus TCP側：開疆智能Modbus TCP轉DeviceNet網關的以太網口通過網線連接至上位機或交換機。DeviceNet側：開疆智能Devicenet轉ModbusTCP網關的DeviceNet接口連接到DeviceNet總線（CAN_H、CAN_L、屏蔽層）。變頻器通過DeviceNet分配器接入總線，并配置節點地址。網關Modbus TCP側配置，步驟1：通過配置工具登錄網關管理界面。




步驟2：設置Modbus TCP參數：

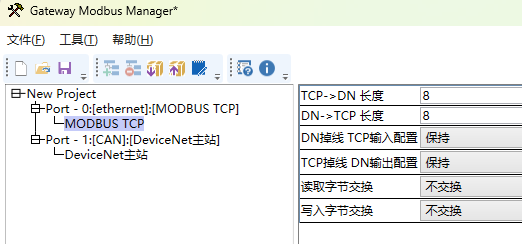

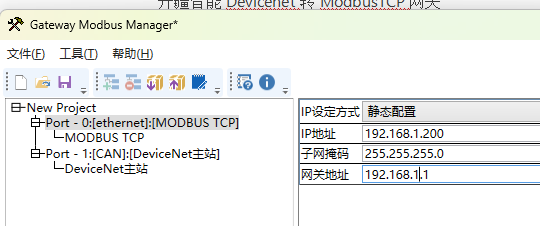

IP地址：192.168.1.200（與上位機同一網段），子網掩碼：255.255.255.0，網關：192.168.1.1，Modbus TCP端口號：502（默認），配置數據映射表：

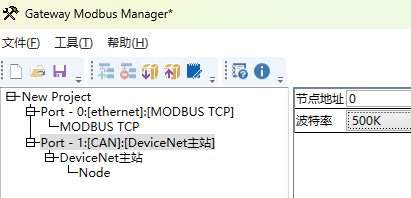

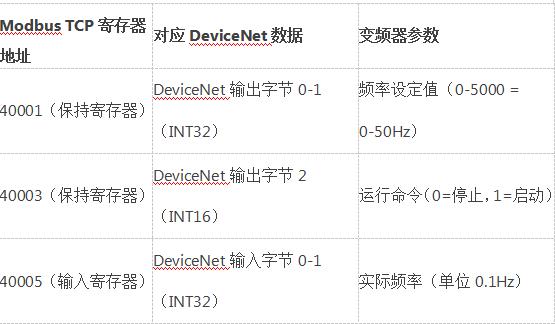

將Modbus寄存器地址（如40001-40010）映射到DeviceNet變頻器的輸入/輸出數據區（如變頻器頻率設定值、運行狀態等）。開疆智能Modbus TCP轉DeviceNet網關DeviceNet側配置，設置DeviceNet主站參數：波特率：500 kbps（需與DeviceNet網絡一致）節點地址：0（需確保與網絡中其他節點地址不沖突）。

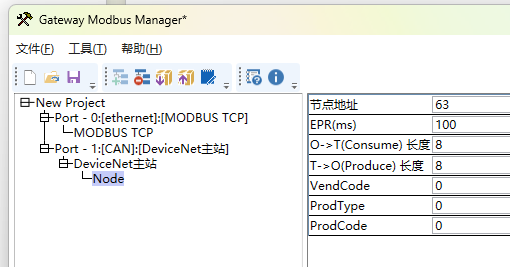

打開變頻器的EDS文件（描述DeviceNet對象和參數）。配置DeviceNet數據映射以及通訊參數：




變頻器配置：以ABB ACS880為例：DeviceNet參數設置：節點地址：63（通過撥碼開關或參數設置）波特率：500 kbps（與網關一致），通信超時：2000 ms，通信對象配置：配置變頻器的輸入/輸出數據長度（如8字節輸入、8字節輸出）。映射關鍵參數到DeviceNet對象：輸出數據：頻率設定值（地址0x2001）、運行命令（0x2002）。輸入數據：實際頻率（0x3001）、故障代碼（0x3002）。




物理層檢查：確認DeviceNet總線終端電阻已安裝（120Ω）。檢查網絡電壓（24V DC）和信號質量（CAN_H/CAN_L電壓差）。通信測試：使用Modbus調試工具（如ModScan）從上位機向40001寫入頻率設定值（如5000對應50Hz）。監控變頻器是否響應運行指令，并讀取實際頻率（通過40005寄存器）。故障排查：若通信失敗，檢查網關指示燈狀態（電源、Modbus、DeviceNet狀態燈）。使用DeviceNet掃描工具確認變頻器節點是否在線。協議兼容性：確保變頻器支持DeviceNet從站協議（通常需選配通信卡）。參數匹配：Modbus寄存器地址與DeviceNet對象地址需嚴格對齊。網絡穩定性：DeviceNet總線長度建議不超過100米（500 kbps時）。
