某工廠生產線需將Modbus TCP協議的智能儀表接入DeviceNet網絡（主站為PLC，如Rockwell ControlLogix），實現集中監控。需通過開疆智能Modbus TCP轉DeviceNet網關KJ-DVCZ-MTCPS完成協議轉換。Modbus TCP設備：溫控器（IP:192.168.1.100，端口502，從站地址1）DeviceNet主站：Rockwell ControlLogix PLC（節點0，波特率500kbps）網關：開疆智能DeviceNET從轉ModbusTCP主網關（支持Modbus TCP Client與DeviceNet從站）DeviceNet側：網關作為從站接入DeviceNet網絡（節點地址設為5），使用5芯屏蔽電纜連接（紅-V+、黑-V-、藍-CANH、白-CANL、屏蔽層接地）。Modbus TCP側：網關通過以太網連接至交換機，與溫控器同一子網。

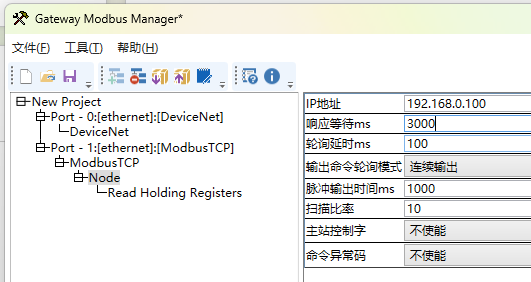

網關基礎參數配置：通過Modbus TCP轉DeviceNet網關專用配置工具進行設置：網絡接口配置Modbus TCP側工作模式：Client（主動讀取溫控器數據）目標設備IP：192.168.0.100

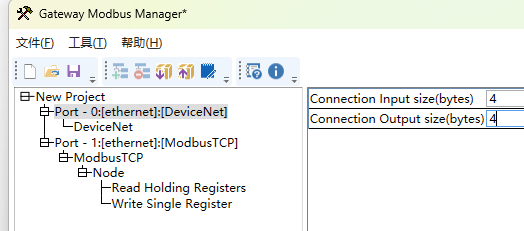

端口：502，輪詢間隔：100ms，超時時間：3s。DeviceNet側：節點地址：5，波特率：500kbps（需與主站一致），I/O數據長度：輸入4字節/輸出4字節（根據數據量調整）

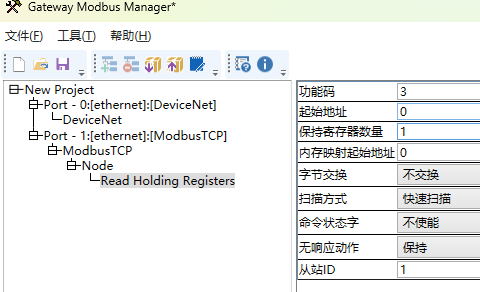

數據映射配置：建立Modbus寄存器與DeviceNet I/O的映射關系：示例溫控器數據：溫度值：40001（INT16，單位0.1℃）

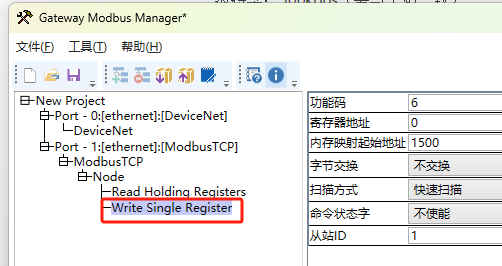

設定值：40002（INT16）



DeviceNet主站配置：在ControlLogix PLC的RSLogix 5000中：安裝Modbus TCP轉DeviceNet網關EDS文件（從廠商獲取）。掃描DeviceNet網絡，識別節點5。配置I/O映射：輸入映射：4字節（接收溫度數據）輸出映射：4字節（發送控制命令）網關LED狀態：DeviceNet LINK燈常亮，MODBUS ACT燈閃爍表示數據交互。Web界面查看連接狀態：Modbus TCP連接正常，無超時報警。數據測試：使用Modscan工具讀取網關Modbus數據（模擬PLC讀取）。在PLC中觸發寫操作，觀察溫控器設定值是否更新。通過以上配置，可實現Modbus TCP設備與DeviceNet網絡的穩定通信，滿足工業現場異構網絡集成需求。
