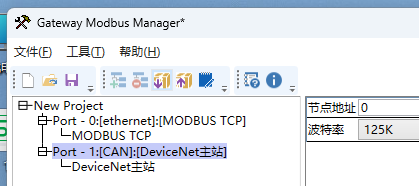

設備與網絡架構，主控設備：支持Modbus TCP協議的PLC（如西門子S7-1200）。網關設備：開疆智能Modbus TCP轉DeviceNet網關KJ-DVCZ-MTCPS（需支持DeviceNet從站功能）。目標設備：DeviceNet數字遠程IO模塊。網絡結構：PLC通過以太網與網關的Modbus TCP側通信；開疆智能Modbus TCP轉DeviceNet網關的DeviceNet側通過總線連接ARD-D遠程IO模塊。物理連接與參數設置，DeviceNet網絡連接：將阿克蘇ARD-D遠程IO模塊的DeviceNet接口與網關的DeviceNet端口連接，確保總線終端電阻正確配置。設置DeviceNet總線波特率（如125kbit/s、250kbit/s等），需與IO模塊的波特率一致。

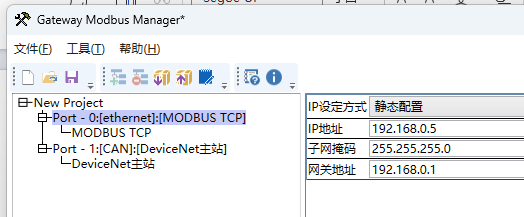

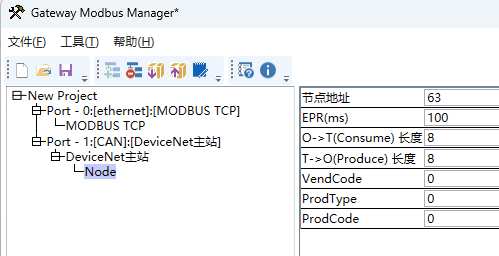

Modbus TCP網絡連接：為網關分配固定IP地址，確保與PLC處于同一局域網段。網關DeviceNet側配置：使用網關配置軟件，設置DeviceNet從站參數，節點地址：與阿克蘇ARD-D模塊的DeviceNet地址一致（如默認地址63需避免沖突）。輸入/輸出字節長度：根據阿克蘇ARD-D模塊的IO點數定義（例如輸入32字節、輸出32字節）。



打開ARD-D的EDS文件至配置軟件，確保設備描述信息正確匹配。Modbus TCP側配置：在網關軟件中設置Modbus TCP服務器參數，包括IP地址、端口號（默認502）。



定義ModbusTCP主站用到的功能碼（如03H讀保持寄存器、06H寫單個寄存器），并映射到DeviceNet的輸入/輸出緩沖區地址。例如：ARD-D的輸入數據映射至Modbus保持寄存器40001起始地址；輸出數據映射至Modbus保持寄存器40033起始地址。Modbus TCP通信配置：在PLC編程軟件（如TIA Portal）中，配置Modbus TCP客戶端功能塊，指定開疆智能Modbus TCP轉DeviceNet網關的IP地址及寄存器地址范圍。設定好數據輸入輸出長度后，會自動映射到寄存器40000地址區


例如，通過功能塊“MB_CLIENT”讀取網關映射的輸入寄存器（40001-40032），控制輸出寄存器（40033-40064）。（注意：開疆智能Modbus TCP轉DeviceNet網關自動支持01/02/03/04/05/06/15/16功能碼，只需主站根據需要配置即可）通信中斷：檢查DeviceNet終端電阻是否安裝，或網關與PLC的IP是否沖突。數據錯誤：確認功能碼與寄存器類型匹配（如只讀輸入寄存器不可寫入）。通過上述配置，開疆智能網關可高效實現Modbus TCP與DeviceNet的協議轉換，為ARD-D遠程IO模塊的集成提供靈活、可靠的解決方案。更多技術細節可參考官方文檔及DeviceNet協議規范。
