在工業自動化場景中，DeviceNet和Modbus TCP是兩種常見的通信協議。DeviceNet通常用于連接現場設備（如傳感器、執行器等），而Modbus TCP則廣泛應用于以太網環境下的遠程監控和數據采集。當需要將基于DeviceNet協議的ABB機器人集成到支持Modbus TCP的控制系統中時，MODBUS TCP轉DEVICENET網關成為關鍵設備。



在汽車制造、焊接生產線等場景中，ABB機器人通常通過DeviceNet協議與本地控制器通信。隨著工廠數字化升級，新的生產管理系統可能基于Modbus TCP協議構建，此時需要通過網關實現DeviceNet與Modbus TCP的協議轉換，以實現機器人與上位機（如WinCC）的通信。硬件設備：MODBUS TCP轉DEVICENET網關。ABB機器人（支持DeviceNet接口）。以太網交換機、電纜等網絡設備。軟件工具：網關配置軟件（Gateway Configuration Studio）。Modbus TCP客戶端（如WinCC、PLC等）。將網關的DeviceNet接口與ABB機器人的DeviceNet端口連接。將網關的Modbus TCP接口通過以太網連接到控制系統網絡。確保電源和信號線連接正確，避免松動或接觸不良。網關DeviceNet側配置：設置網關的DeviceNet站地址（0-31），確保與機器人配置一致。

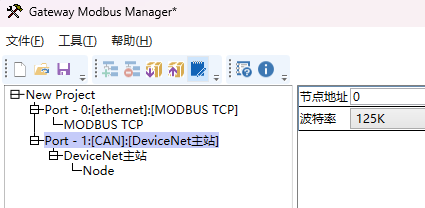

配置DeviceNet的波特率（125K、250K、500K），與機器人匹配。

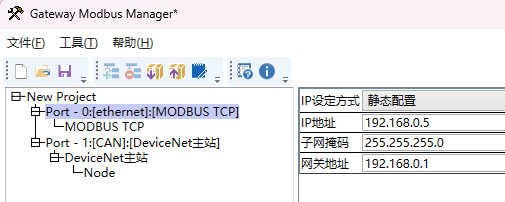

Modbus TCP側配置：設置網關的IP地址、子網掩碼、網關地址，確保與控制系統網絡兼容。

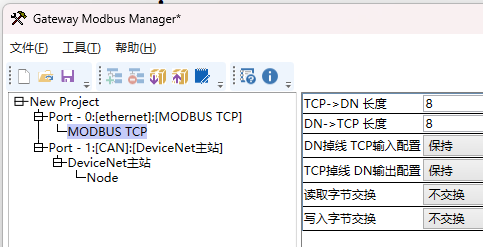

配置Modbus TCP一側的數據交換長度，字節順序以及掉線后數據處理方式。


使用網關配置軟件，將ABB機器人的DeviceNet數據地址映射到Modbus TCP寄存器地址。例如：將機器人的狀態信息（如關節角度、運行狀態）映射到Modbus TCP的保持寄存器（如40001-49999）。將控制指令（如運動軌跡、速度設定）從Modbus TCP映射到DeviceNet的控制字。注意：（內存映射自動對應，DviceNet從站數據會按順序映射到網關Modbus寄存器）啟動網關，檢查DeviceNet和Modbus TCP的通信狀態。通過Modbus TCP客戶端（如WinCC）讀取機器人狀態信息，并發送控制指令，驗證通信是否正常。通過以上配置案例，可以高效實現DeviceNet與Modbus TCP的協議轉換，滿足ABB機器人與現代控制系統的集成需求。如需更詳細的技術支持，可參考相關產品手冊或聯系設備供應商。
