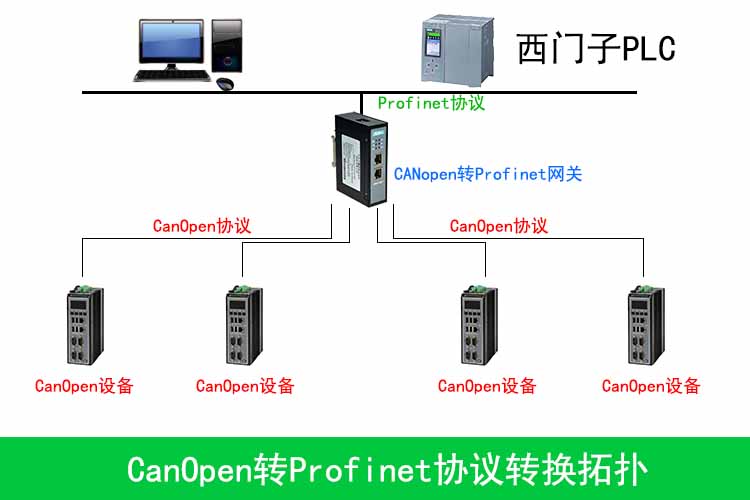

通過開疆智能CanOpen轉ProfiNet網關（KJ-PNG-205）實現，上位機能夠直接與CANopen總線驅動器進行通信，以實時獲取設備運行狀態信息。具體過程為：上位機通過發送CanOpen協議命令到CanOpen轉ProfiNet網關，然后由該CanOpen轉ProfiNet網關將命令轉換為ProfiNet協議并發送至變頻器，進而建立上位機與變頻器之間的通信連接。

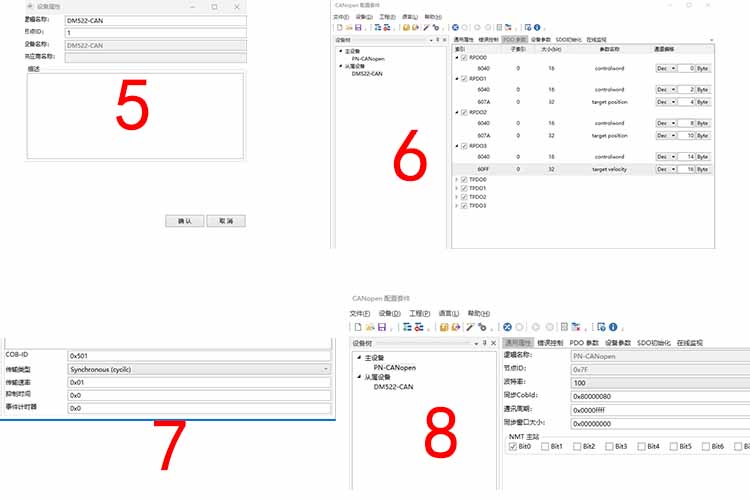

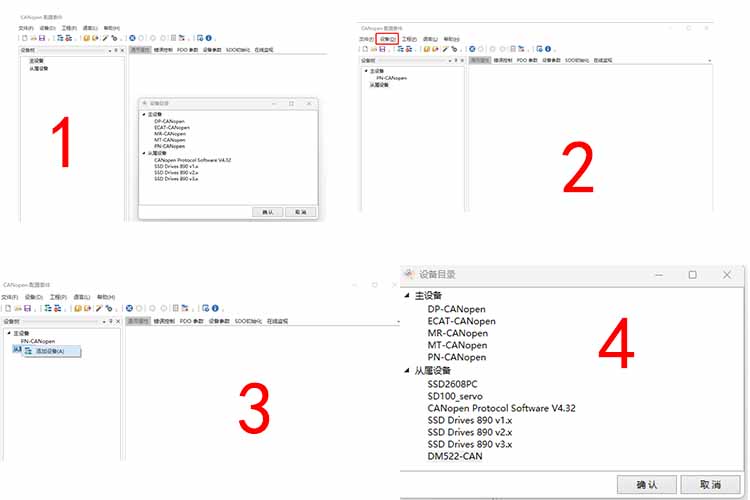

在操作過程中，首先創建一個新工程并添加主站設備。接著，通過點擊導入CANOPEN總線驅動器EDS文件，并右鍵添加從屬設備。之后，對從屬設備設置站地址。

接下來，設置通道偏移，此偏移表示每個子索引在PLC內的相對位置。然后，對TPDO和RPDO的傳輸方式設置為周期同步，以避免使用默認事件觸發可能導致的數據丟失。最后，根據實際需求設置同步周期的具體值。

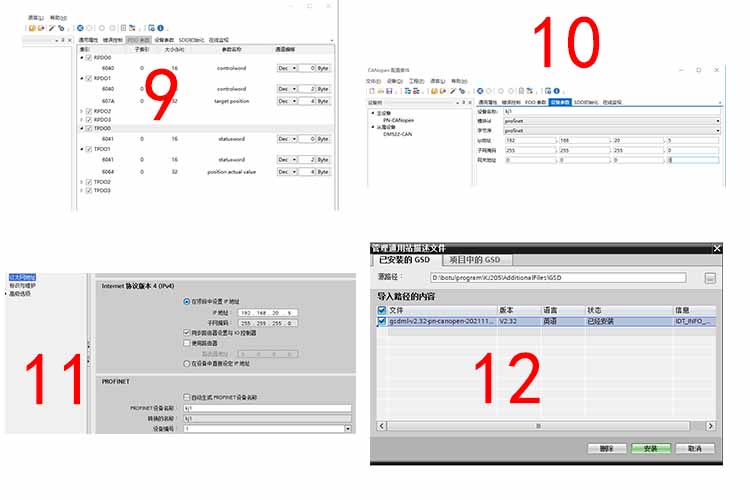

在配置系統時，首先需確認索引順序及其偏移量，確保第二個站點的通道偏移以累加方式進行設置。接下來，必須設定設備的名稱與IP地址，并確保這些信息與博途系統中的設置保持一致。

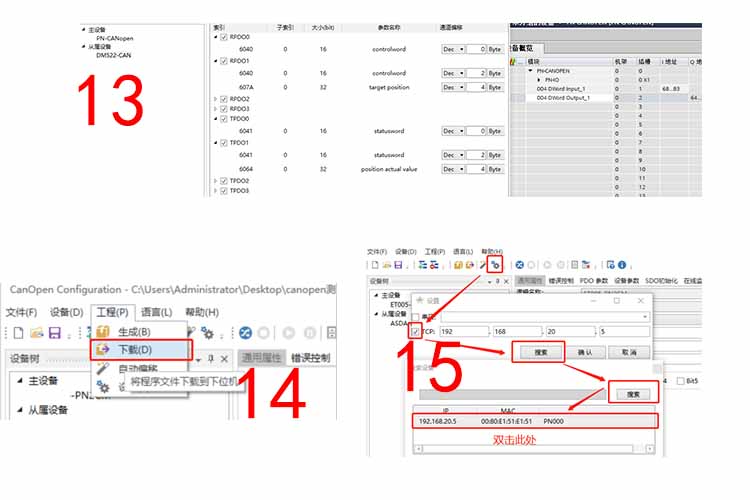

在啟動博途配置前，應先安裝必要的GSD文件。每個從站都配備有8字節的輸入與輸出，其對應關系需要明確設定。完成以上步驟后，通過工程菜單生成配置，然后正確設置通訊串口，確保選擇了正確的TCP端口進行下載操作。在操作過程中，雙擊展示IP和MAC地址的信息條，根據返回的提示進行確認。

依據配置軟件中的TPDO和RPDO設置，在博圖組態監控表中進行指令的發送與接收。這一過程保證了數據交換的穩定性、效率和可靠性，進一步促進了工業自動化領域的發展。
