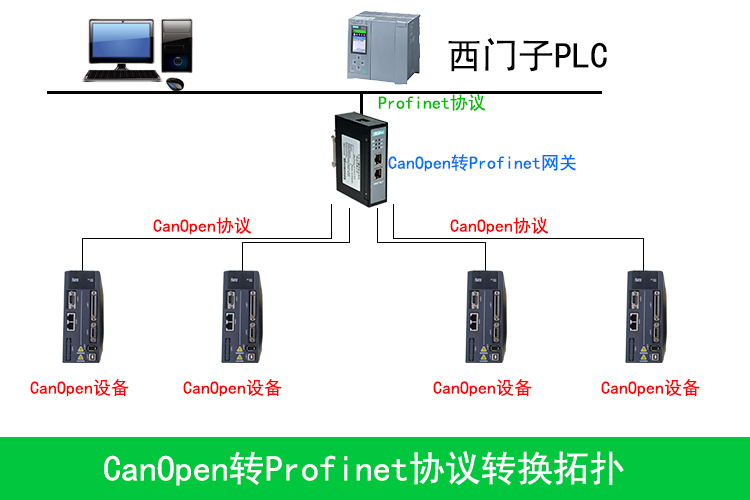

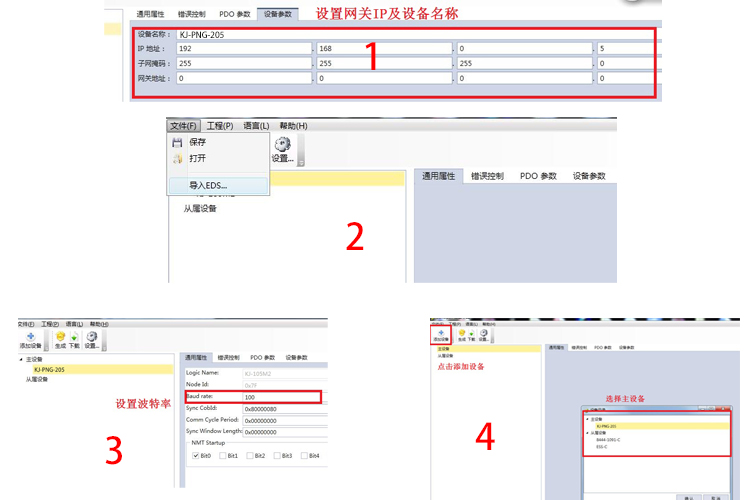

在藥品制造工業環境中，實現CanOpen轉Profinet協議之間轉換的網關配置是一個關鍵過程，確保了不同通信協議的設備能夠互相協作。以開疆智能CanOpen轉Profinet網關為例，以下是其配置流程：首先安裝CanOpen轉Profinet網關的配置軟件，該軟件為專用工具，確保了設備參數的正確設置與修改。隨后，需導入EDS(設備描述文件)至配置軟件中。EDS文件包含了設備的基本屬性及功能信息，對CanOpen轉Profinet網關進行準確配置至關重要。

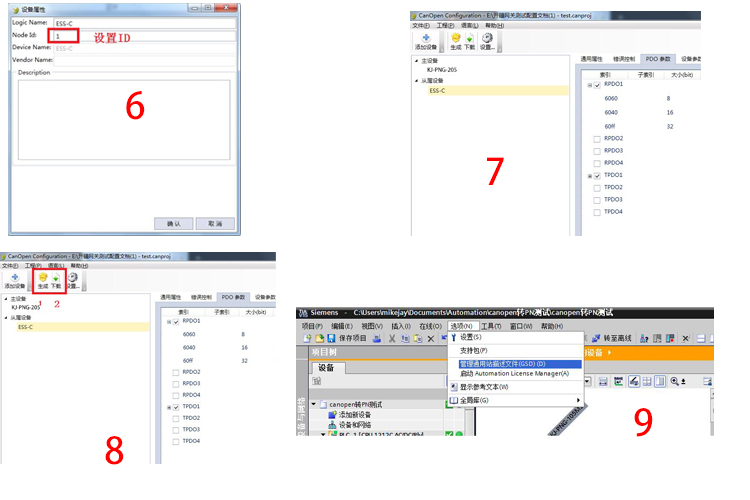

接下來，進入CanOpen轉Profinet網關參數設定階段。此過程中，用戶必須根據實際需求和網絡環境，精確地配置CanOpen轉Profinet網關的工作參數，以確保數據流暢傳輸并滿足實時性要求，進一步添加從屬設備并為其配備相應參數是必要的步驟。例如，若工作在速度控制模式下，需要針對具體應用調整從設備參數，以適應生產流程的需求完成配置后，用戶將生成配置文件以便下載到CanOpen轉Profinet網關中。務必先執行生成配置操作再執行下載操作，以確保配置信息的完整性和準確性，在此前，建議用戶檢查并設置配置下載線的通訊端口，以確保無縫連接。之后用戶須在博途中進行組態設置，首先添加GSD（通用站設備）文件，該文件定義了PROFINET設備的特性和通信行為。

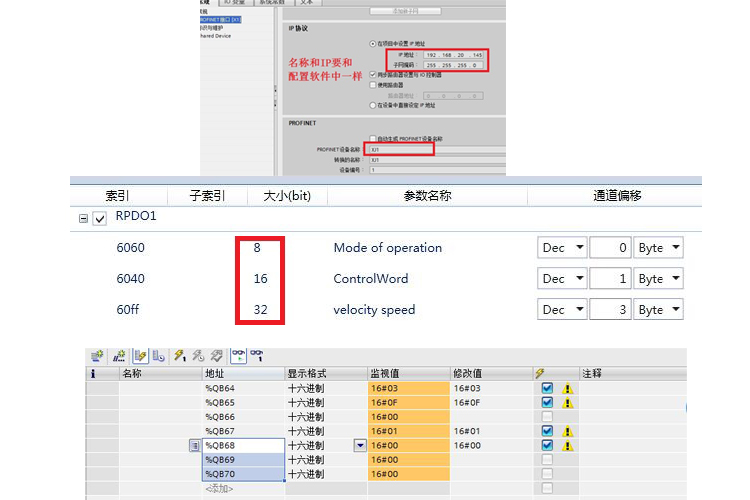

接著，在博途界面的右側，選擇與實際使用的CanOpen轉Profinet網關型號相對應的選項，確保后續配置的兼容性和功能性。設定設備名稱及IP地址。在指定設備參數時，需考慮到參數數據大小，并根據字節占用來正確填寫起始位，確保數據的正確映射和有效傳輸。在本示例中，由于總占用7個字節的數據，因此在博途中應選擇8個字節或者按實際需要分別添加1個、2個和4個字節的配置。


通過上述專業化配置步驟，制藥行業所使用的CanOpen轉Profinet網關能夠高效、準確地實現不同設備間的數據傳輸與控制，滿足藥品制造過程中對于穩定性和可靠性的嚴格要求。在執行工業控制過程的第八步驟時，操作者需將事先設計好的控制組態文件成功下載至可編程邏輯控制器（PLC）中。隨后進入第九步驟，此時需要操作監控表，并針對特定的數據寄存器QB64至QB70進行監視。在監控表中，QB64的數據寄存器與可編程邏輯控制器的操作模式相對應，該模式下，通過輸入十六進制數值“03”，即可實現對速度控制模式的選擇。此外，對于連續的數據寄存器QB65和QB66，它們分別映射到電機的控制字，依次輸入十六進制數值“06”、“07”以及“0F”，以實現啟動電動機的目的。


至于數據寄存器QB67，它在控制過程中扮演了關鍵角色，當對應的速度值被寫入后，電機將開始按照設定的速度值運轉。這些精確的步驟確保了整個工業控制過程的精準與效率，符合工業現場的標準操作程序。
