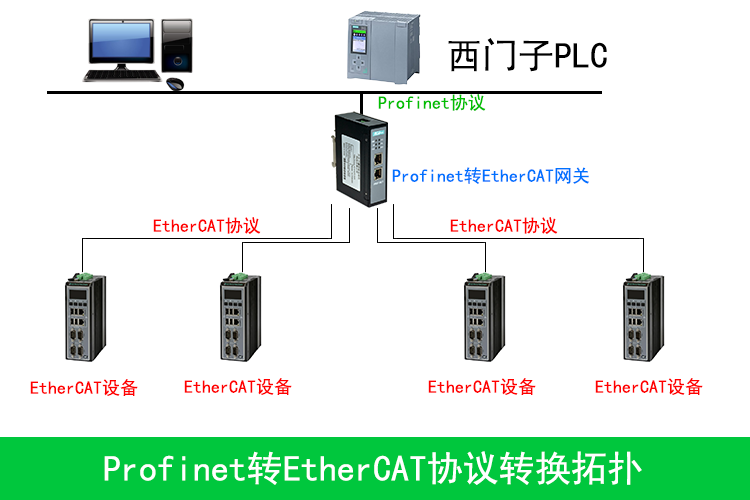

在本次的專業案例分析中，終端客戶選擇了開疆智能的通訊協議轉換產品，即EtherCat轉Profinet網關模塊，其目的在于優化控制循環系統內PLC和遠程輸入/輸出（IO）設備之間的數據交動效率。此次應用實例的核心內容是利用一個具體的配置方案，通過該方案，我們將EtherCat轉Profinet網關模塊與西門子1200 PLC以及EtherCAT耦合器成功實現兩者之間的數據通信互聯。

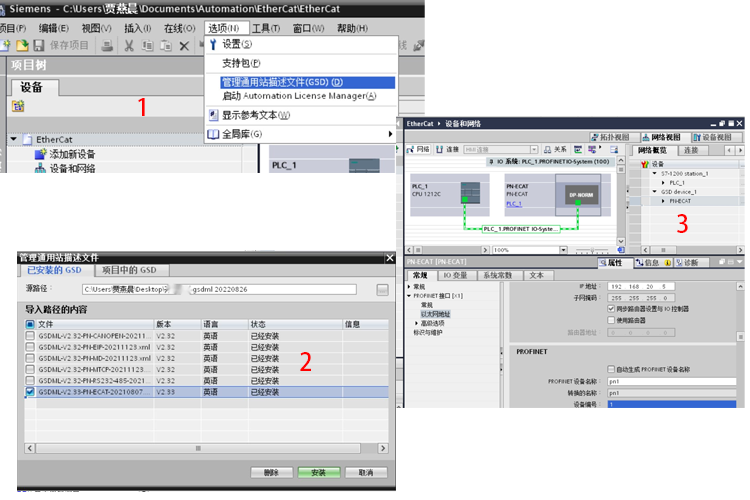

實施過程的具體步驟包括，從供應網關那邊獲取EtherCat轉Profinet網關的GSD配置文件，并將其導入至西門子PLC的組態軟件中。這一步驟的重要性在于，它確保了系統能夠準確識別并處理該EtherCat轉Profinet網關模塊，從而為后續的配置工作奠定了基礎。操作人員需要在組態軟件中準確定位到該GSD文件的目錄位置。這一關鍵步驟是后續配置工作的前提，因為所有的配置設置將基于此配置文件進行。通過以上所述的專業配置流程，我們可以確保控制系統的高效運行和穩定通信，進而提升整個控制系統的性能。

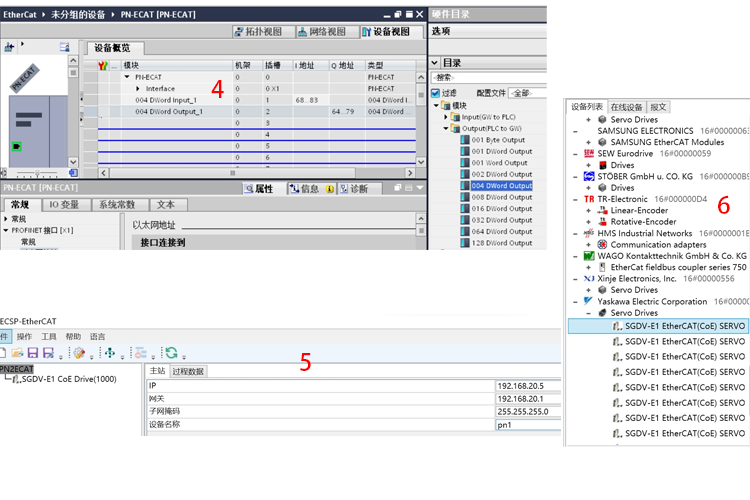

在系統配置中，接下來的步驟是集成EtherCat轉Profinet的網關模塊。為了實現網絡內的其他設備能夠有效地識別和訪問，必須進行關鍵參數的配置，這包括設定IP地址以及與之相關聯的設備名稱。這些參數作為關鍵標識，確保了EtherCat轉Profinet網絡內設備的正確識別和無縫連接。完成EtherCat轉Profinet網關模塊的參數配置后，操作人員需要進一步定義輸入輸出數據塊的字節數長度。此配置項將直接影響數據在網絡中的傳輸效率，因為數據塊大小決定了系統響應速度和數據傳輸的穩定性。上述配置步驟完成后，接下來需要進行的是保存所有修改，并將更新后的組態信息下載到PLC（可編程邏輯控制器）中。此外，還需要采用EtherCat轉Profinet網關的專屬配置軟件來創建一個新的項目，并在該項目中設置與PLC相匹配的EtherCat轉Profinet網關IP和設備名稱。這一步驟至關重要，因為它保證了PLC與EtherCat轉Profinet網關之間的通訊一致性和連貫性，從而確保了整個控制系統的高效運行。


最后一步涉及到向配置中添入從站伺服系統。所謂的從站伺服系統通常是指那些由主控制設備如PLC通過工業通訊協議如EtherCAT控制的電機驅動器或其他執行設備。這些設備在自動化系統中起到執行具體動作的作用，因此，它們的正確配置和集成對于系統的穩定運行至關重要。在執行這一專業指南的過程中，我們的目標是通過一系列精確的操作步驟，實現PLC與遠程IO設備之間的高效、可靠的數據通訊。

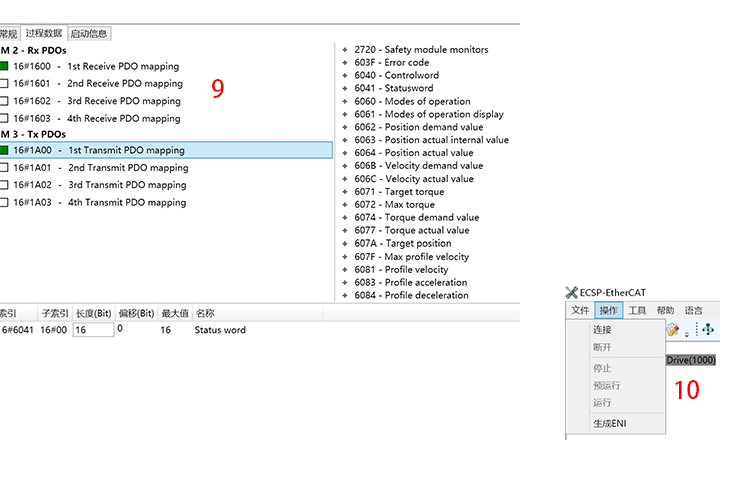

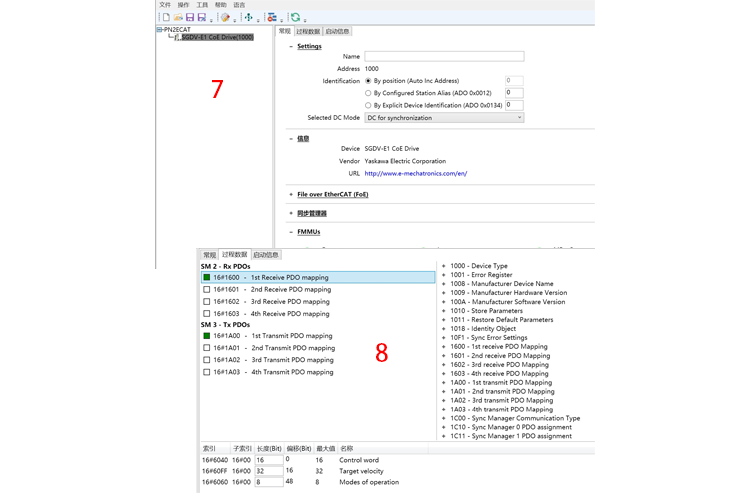

在進行從站參數設置時，需要對從站的基本參數進行設定。這通常涵蓋站點的識別號碼，這是確定從站的唯一標識。在這個過程中，我們利用自動排序功能，使得默認設置即足夠使用，大大提高了配置效率。在經過精確的確認步驟確保所配置的參數無誤后，用戶將會觀察到預運行（Pre-Run）與運行（Run）按鈕從灰色不可選狀態轉變為可激活狀態。此時，用戶需依照既定流程，首先觸發預運行按鈕，其次點擊運行按鈕，此一連續操作將導致已設定的配置項被下載至EtherCat轉Profinet網關設備中。這一階段的操作涉及了PLC（可編程邏輯控制器）與EtherCat轉Profinet網關之間的連接，以及該EtherCat轉Profinet網關與外部第三方設備的接口連接。


當所有的硬件和軟件連接均處于正常狀態時，操作面板上的OK燈將被激活，其亮起的狀態向用戶明確表示Profinet通信協議已經成功地建立起并正在無障礙地進行數據交換。在確認通訊連接穩定且無誤后，接下來的關鍵步驟是進行必要的I/O處理，即對特定的輸入/輸出（IQ）地址執行讀寫操作。這些操作是完成系統整體配置的關鍵部分，同時確保系統的同步性，以實現數據通訊的高效與流暢性。整個流程詳細闡述了專業地配置從站參數的步驟和注意事項，旨在保障EtherCAT轉Profinet網關設備能夠在實際操作中正確執行，確保數據通訊的準確性和高效率。
