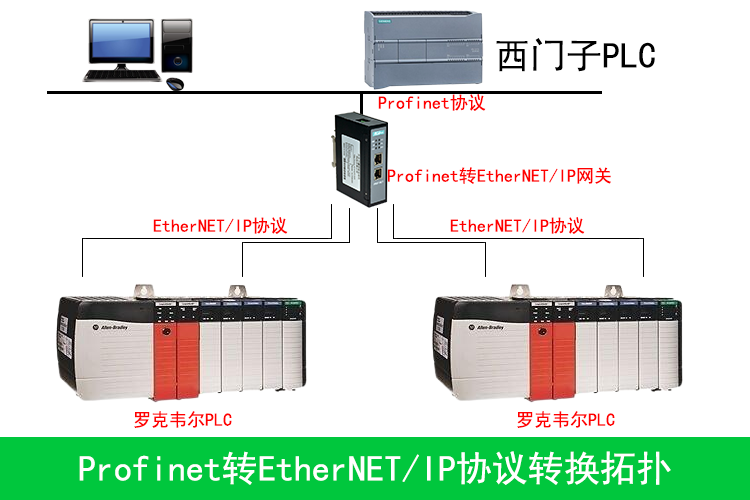

在今日的技術分享中，將詳細探討實現Profinet和Ethernet/IP的通信配置，以連接西門子PLC（Profinet）和羅克韋爾PLC（Ethernet/IP）。本篇將重點介紹專為通信而設計的Profinet轉Ethernet/IP網關，在聯接西門PLC與羅克韋爾PLC過程中的配置步驟。我們來解析硬件配置要求：羅克韋爾PLC，此外，我們還需要配備一個24V電源模塊，西門子PLC，或者任何其他支持Profinet主站的設備。為了實現Profinet和Ethernet/IP之間的轉換，我們還需要一個Profinet轉Ethernet/IP網關設備，若干條網線。

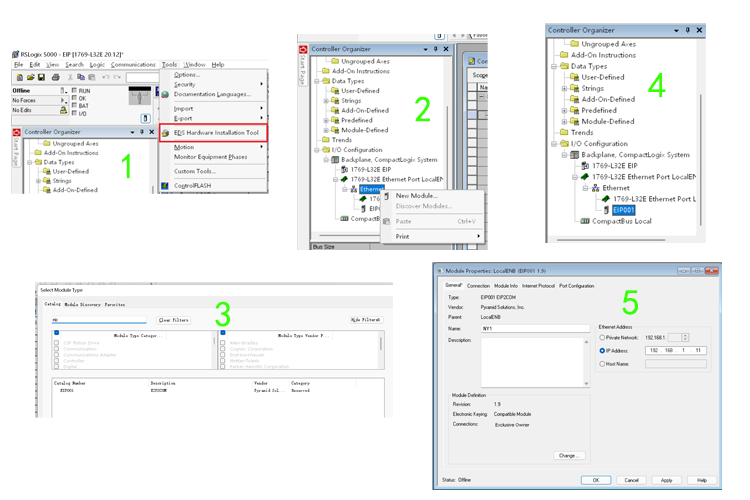

在軟件配置部分需要RSLogix5000，羅克韋爾的編程軟件以及西門子的博圖，本文提供了一個全面的配置方案，以實現在Profinet和Ethernet/IP環境下，將西門子PLC與羅克韋爾PLC進行有效連接，以供各位專業人士參考。在執行自動化系統的配置和調試過程中，精確地遵循操作步驟是至關重要的。以下是針對RSLogix5000軟件進行硬件組態的詳細操作過程：啟動RSLogix5000軟件，進入其主界面，以便對系統硬件進行組態配置。添加Profinet轉Ethernet/IP網關的電子設備描述文件，這是確保系統能夠識別并正確通信。安裝完成后，接下來的任務是在系統中添加新的模塊。通過選擇"New Module"選項，開始該過程。在搜索Profinet轉Ethernet/IP網關模塊的過程中，輸入“EIP”關鍵詞。在模塊列表中找到并雙擊所選的Profinet和Ethernet/IP網關，以訪問其參數設置界面。

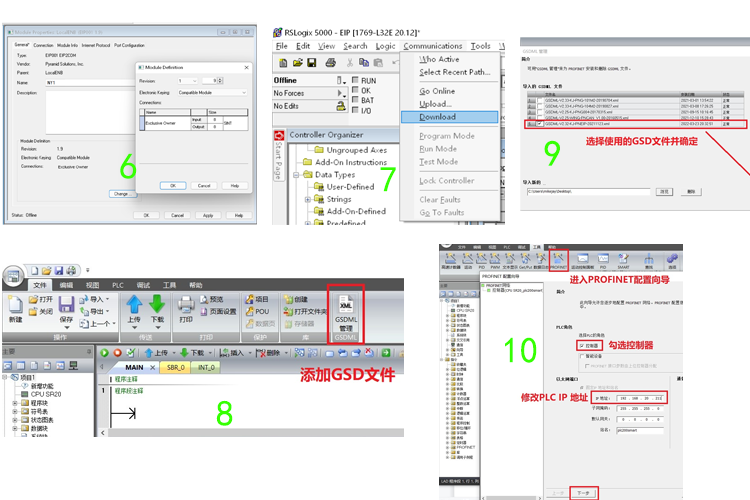

對于Profinet轉Ethernet/IP網關模塊，需要設定其在網絡中的唯一設備名稱和IP地址。在本例中，我們為其分配了IP地址“192.168.1.11”。需要注意的是，雖然在此案例中設備名稱可以任意指定，但在EtherNet/IP端，并不要求設置設備名稱。繼續深入設置，點擊“Change”按鈕以調整數據的輸入輸出長度。在本實例中，我們設置為“8個字節”。完成所有必要的設置后，將配置下載到PLC中，確保所有的修改都被正確地應用到系統中，在西門子PLC的配置階段，首先要完成的步驟是安裝GSD文件。這一文件包含了用于PLC通信的必要信息。從提供的GSD文件中進行選擇，并進行確認。這一步驟是確保PLC正確配置并與自動化系統中的其他設備順利通信的關鍵。

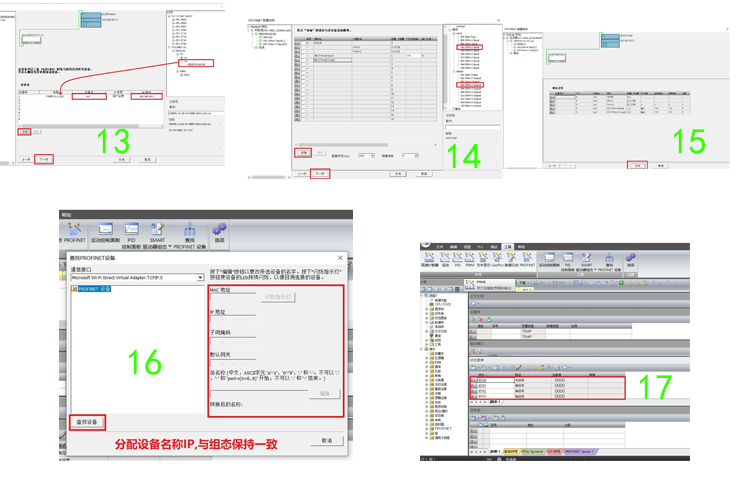

在Profinet設置界面，首先選中“控制器”選項，并為其配置一個PLC IP地址。在右側的目錄中找到GSD文件，然后將其導入到設備表中。在導入中為設備設定一個識別名稱以及對應的IP地址。對數據進行配置，具體是指定輸入和輸出的數據長度，以DWord為單位，在此示例中，輸入和輸出各設置為4個字節。完成此步驟后，繼續執行兩次“下一步”。按照配置向導的指示，完成配置操作并生成相關配置文件。在系統內查找相應的設備，確保分配給設備的命名和IP地址與先前的配置保持一致。將上述配置下載到PLC中，并監測與配置對應的輸入(I)地址和輸出(Q)地址的數據。


當配置成功下載到PLC之后，重新為Profinet轉Ethernet/IP網關模塊供電。如果Profinet轉Ethernet/IP網關模塊的PWR和SYS指示燈保持常亮狀態，則表示電源供應及系統運行正常。如果OK指示燈也保持常亮，那么表示與Profinet主站的通訊是正常的。而當Run燈常亮時，表示與EtherNET/IP主站的通訊正常。如果出現ERR指示燈閃爍的情況，這代表與EtherNET/IP的通訊出現了中斷。為了確認數據交換的成功，應當同時監控兩邊的數值顯示。以上是關于Profinet和Ethernet/IP網關的連接實例，我們期待與廣大專業人士分享此案例，并進一步深入探討與交流。
