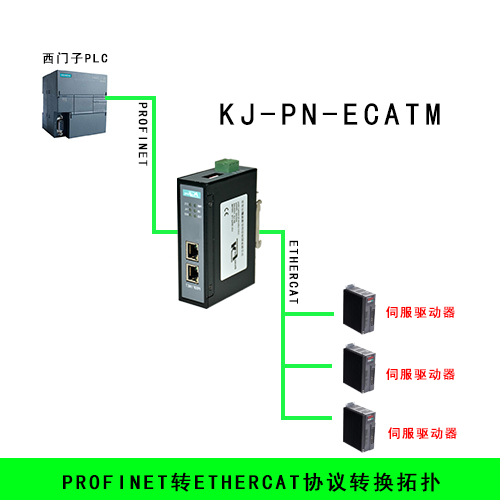

在本次案例研究中，客戶那邊使用西門子S7-1200系列PLC與伺服驅動單元的連接問題。由于系統在正常操作過程中需支持EtherCAT通訊協議，并且該P(yáng)LC被設定為EtherCAT協議下的從站設備，因此需要確保能夠通過此協議進行有效的數據通訊。PLC則設計為支持PROFINET通訊協議，這導致了一個直接通訊障礙，即由于協議的不兼容性，使得兩種設備間無法直接實現數據的交換。為了解決這個通訊問題，需要使用第三方協議轉換模塊，來形成異構通訊協議間的有效數據交互。在本案例中我們采用了由開疆智能生產的Profinet轉EtherCAT網關模塊，以實現在PLC和伺服驅動之間的的全面數據交互。


具體操作步驟如下：

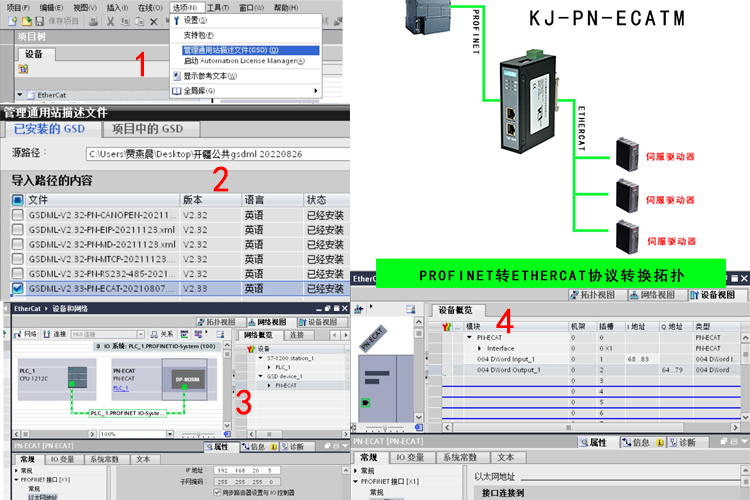

首先，將Profinet轉EtherCAT網關的GSD配置文件導入到西門子PLC的配置軟件中。這一過程是必要的初始化步驟以確保Profinet轉EtherCAT網關模塊能夠被正確地識別和整合入整個自動化系統中。


接下來用戶應定位Profinet轉EtherCAT網關GSD文件所存儲的目錄路徑，以便在進行系統維護或是升級時能迅速找到關鍵配置項。初始階段涉及Profinet轉EtherCAT網關模塊的安裝。包括設定相應的IP地址以及設備名稱。

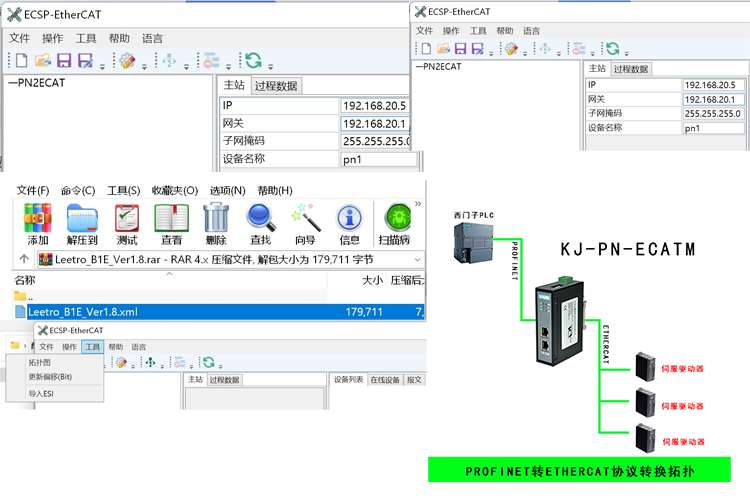

操作為輸入及輸出字節數長度的指定。完成組態后應執行保存并下載到PLC的操作，啟動Profinet轉EtherCAT網關配置軟件并創建新的項目，設置Profinet轉EtherCAT網關的IP地址和設備名稱，確保其與PLC組態保持一致。

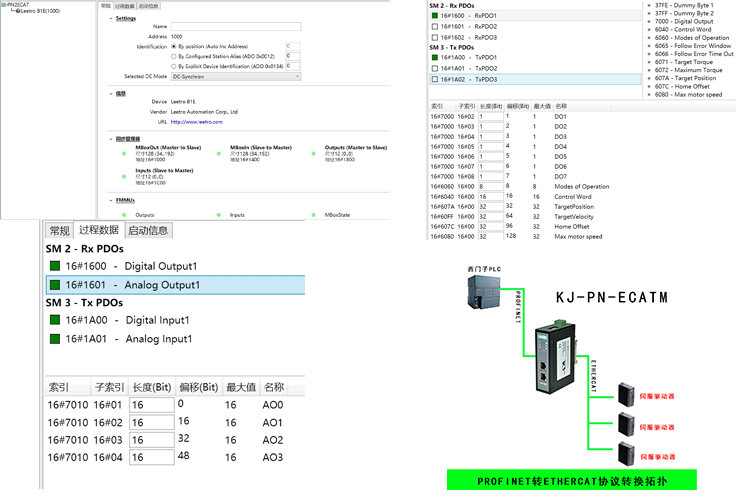

接下來是添加從站伺服。首先，需要Profinet轉EtherCAT網關官網下載對應從站的XML文件。在配置軟件中選擇工具選項進行ESI文件的導入，導入過程完成后選擇已解壓文件，刷新庫以顯示設備。在新項目中，加入EtherCAT主站及從站。對從站的基本參數進行設定，一般情況下，站號會自動排序，因此建議保持默認設置。最后，根據工藝需求，對從站的PDO參數進行分配設定。在實施本例程時，我們?cè)赗PDO1中配置了13個參數，這是依據從站描述文件的要求設定的。每個PDO都可以配置多個參數。同時，TPDO1默認設置了22個參數，但這個數量是可調整的，可以按照實際需要進行添加或刪除。在完成配置后，確認無誤，我們進入操作界面選擇“連接”。一旦連接成功，預運行和運行選項將變?yōu)榧せ顮顟B(tài)，呈現為黑色可選。接著按順序點擊預運行和運行，將配置信息下載到網關設備，以建立PLC與EtherCAT轉Profinet網關，以及第三方設備的連接。
