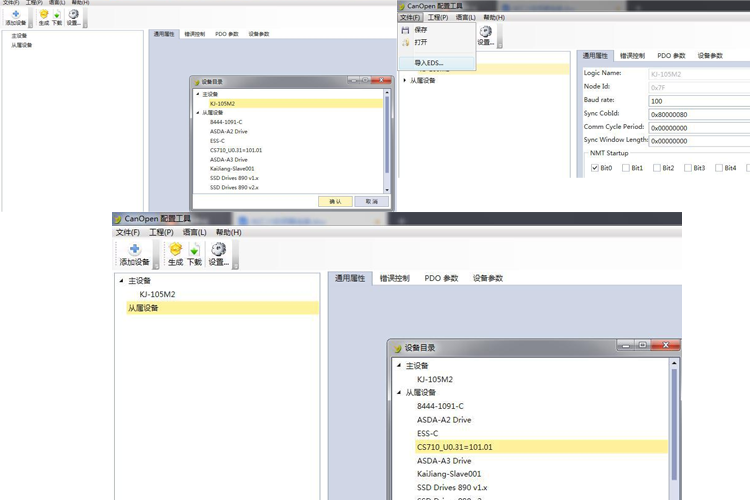

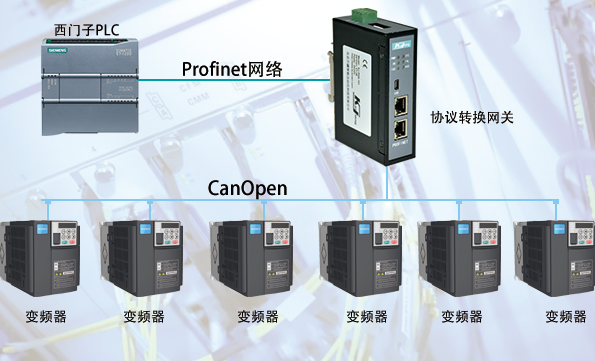

在工業自動化領域，配置一個穩定、高效的通信系統是至關重要的。本文將詳細介紹如何使用開疆智能canopen轉profinet網關來配置一個包含變頻器的主從站通信系統。我們需要在軟件中新建一個工程，并添加canopen轉profinet網關主站設備。這通常是整個配置過程的起點，主站設備將作為通信系統的核心，負責管理和控制整個網絡。


接下來，我們需要導入匯川變頻器的EDS（電子設備描述）文件。EDS文件包含了設備的所有通信參數和配置信息，通過導入這個文件，我們可以將變頻器作為canopen轉profinet網關從站設備添加到我們的工程中。在添加canopen轉profinet網關從站設備之后，我們需要為每個設備設置站地址。站地址是設備在網絡中的唯一標識，它確保了數據能夠正確地發送到目標設備。

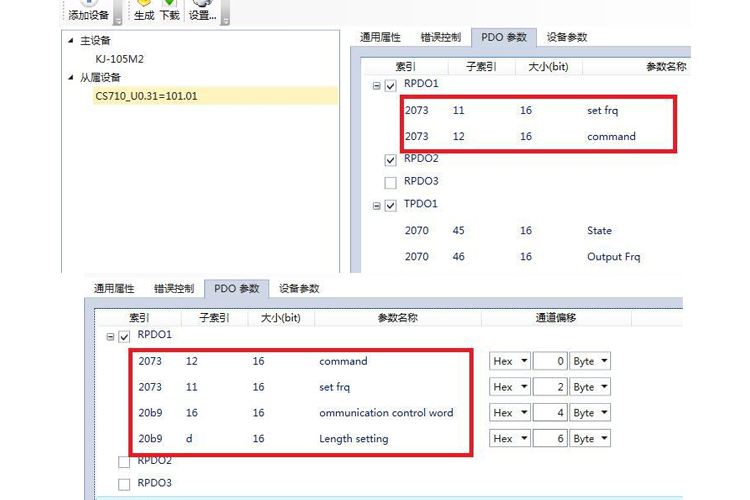

我們需要對匯川變頻器的默認配置進行調整。這包括調整RPDO（接收過程數據對象）的順序。RPDO的順序決定了子索引數據在PDO（過程數據對象）中的位置。為了實現高效的通信，我們可能需要刪除默認的RPDO順序，然后按照實際需求重新添加和調整。調整完RPDO順序后，我們還需要設置TPDO（發送過程數據對象）的順序。與RPDO類似，TPDO的順序也決定了數據在PDO中的位置。正確的設置可以確保數據能夠按照預期的方式發送和接收。我們還需要設置通道偏移。通道偏移是每個子索引在PLC（可編程邏輯控制器）內的相對位置。通過設置通道偏移，我們可以確保數據通過canopen轉profinet網關在PLC中能夠被正確地讀取和寫入。

在設置完通道偏移后，我們還需要進行錯誤控制設置。錯誤控制是確保通信過程穩定可靠的關鍵。通過設置適當的錯誤控制機制，我們可以在通信出現問題時及時發現并采取相應的處理措施。接下來，我們需要設置所有TPDO和RPDO的傳輸方式為周期同步。周期同步是一種高效的通信方式，它可以確保數據按照固定的周期進行發送和接收。與默認的事件觸發方式相比，周期同步可以避免數據丟失的問題。

在設置完傳輸方式后，我們還需要設置同步周期。同步周期是指數據發送和接收的時間間隔。根據實際需要，我們可以設置合適的同步周期以確保通信系統的性能和穩定性。在設置完同步周期后，我們需要確認配置索引順序和偏移。這一步是非常重要的，因為它確保了數據在通信過程中能夠正確地被識別和處理。

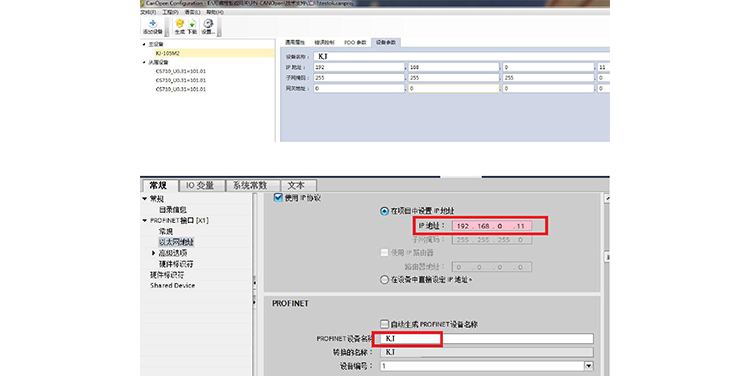

最后，我們需要設置canopen轉profinet網關設備名稱和IP地址。在設置設備名稱和IP地址時，需要注意確保它們與博途（博圖）軟件中的設置保持一致。這是因為博途軟件是我們進行通信配置的主要工具之一，保持設置的一致性可以確保通信的順暢進行。在配置博途之前，我們還需要安裝GSD（通用站描述）文件。GSD文件提供了設備在通信系統中的詳細信息，包括支持的通信協議、數據格式等。通過安裝GSD文件，我們可以確保博途軟件能夠正確地識別和管理我們的設備。



每個從站設備對應8字節的輸入和8字節的輸出。這是通信系統中常見的配置方式，它允許我們從站設備之間進行高效的數據交換。完成以上所有配置后，我們可以點擊“生成”按鈕來生成最終的通信配置。然后，我們需要設置canopen轉profinet網關通訊串口并選擇正確的串口進行下載。這一步是將我們的配置應用到實際的硬件設備中去的關鍵步驟。通過以上詳細的配置過程，我們可以成功地通過canopen轉profinet網關建立一個包含匯川變頻器的主從站通信系統。這個系統可以確保數據在主站和從站之間高效、穩定地傳輸和處理，為工業自動化生產提供有力的支持。
