在工業自動化領域，PLC扮演著至關重要的角色。隨著技術的不斷進步，PLC通訊協議的兼容性變得越來越重要。本文將詳細介紹如何通過Profinet和Ethernet/IP網關，將羅克韋爾PLC的EtherNet/IP接口與西門子S7-1200 PLC的Profinet接口進行連接和配置，從而實現兩種通訊協議的互操作性。

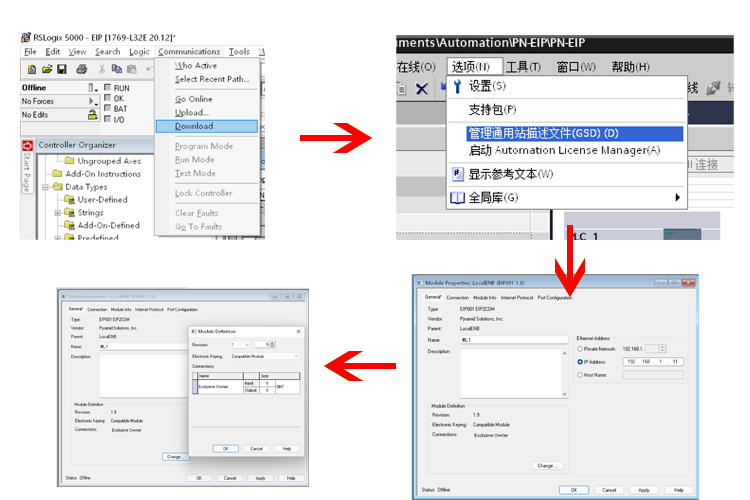

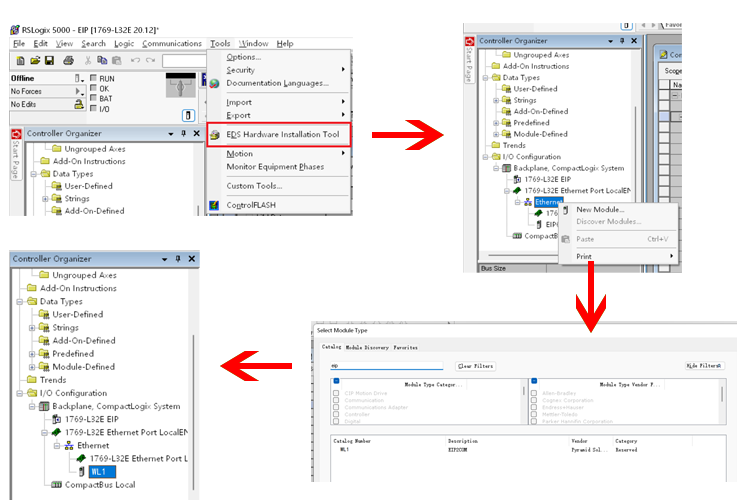

首先，我們需要準備羅克韋爾PLC以及西門子的PLC、相適應的DC24V電源模塊、一臺用于配置的電腦、ProfinetEthernet/IP的網關設備以及網絡通訊線纜。啟動羅克韋爾PLC配置軟件，進入硬件配置界面。在此界面中，我們可以導入所需的Profinet和Ethernet/IP網關設備描述文件，這是實現Profinet與Ethernet/IP通訊的關鍵，完成安裝程序后，進行模塊化擴展操作。具體步驟包括：選擇“新建模塊”以添加新模塊，然后搜索并選中Profinet轉Ethernet/IP的網關模塊。進入Profinet和Ethernet/IP網關模塊的參數設置界面，通過雙擊模塊名稱實現。在此界面中需要配置Profinet和Ethernet/IP網關模塊的設備名稱及IP地址。點擊“更改”以設定數據輸入輸出的長度。本實例中設置為8字節，這是確保數據通訊穩定的關鍵參數。最后將配置信息下載到PLC。

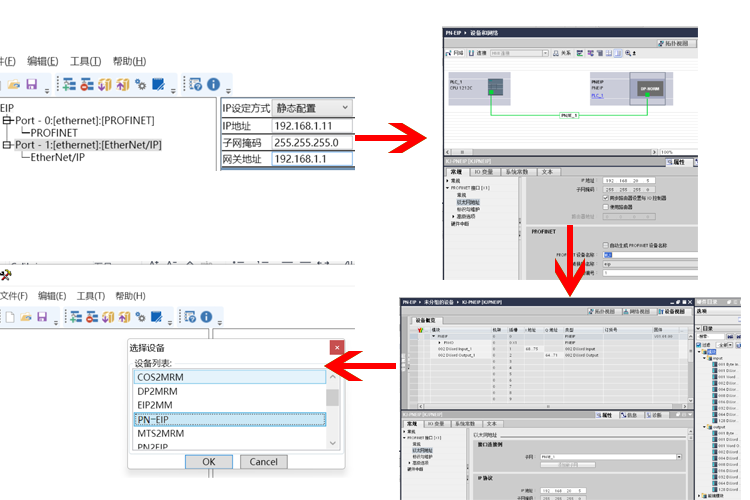

西門子PLC配置步驟：確保GSD文件已成功安裝在系統中。GSD文件是PROFINET設備的描述文件，它包含了設備的配置信息和參數，是實現PLC與PROFINET網絡通訊的基礎。導入EtherNet/IP轉換至PROFINET網關的配置文件進行組態。這一步操作將使得西門子PLC能夠識別并正確處理來自網關的數據。

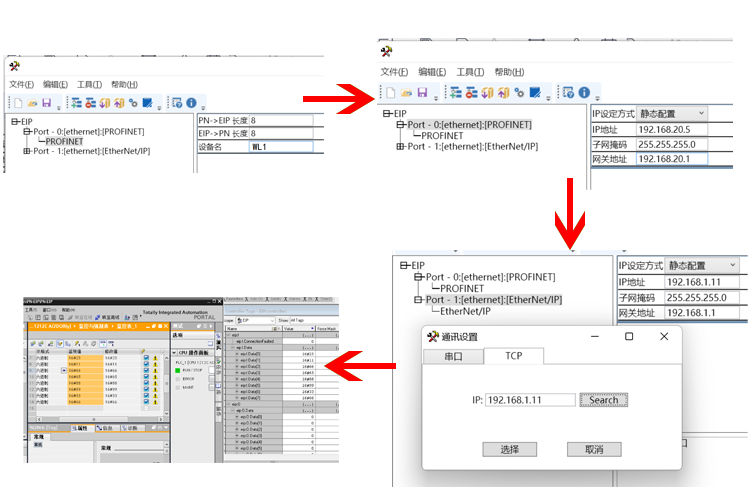

設定Profinet和Ethernet/IP網關的IP地址與設備名稱。將確保PLC能夠準確地將數據發送到正確的目標地址。在執行數據通訊配置的過程中，首先需要設定數據傳輸?shù)妮斎肱c輸出長度。這是確保數據完整性和準確性的關鍵參數。完成設置后，將配置信息下載到PLC中。打開Profinet轉Ethernet/IP網關的配置軟件，創建一個新項目，并選擇PN-EIP作為項目類型。這一步操作將使得網關能夠同時處理Profinet和Ethernet/IP兩種協議的數據。進一步配置與西門子PLC之間的通訊參數，確保EtherNet/IP轉PROFINET網關能在PROFINET網絡中正確識別其IP地址和設備名稱。數據交換的長度需設置為8字節，以保證數據的完整性和準確性。設定EtherNet/IP轉PROFINET網關在羅克韋爾PLC中的IP地址應與系統組態中設定的值保持一致確保PLC能夠正確地將數據發送到網關，進而實現與PROFINET網絡的通訊。

在配置全部完成后，選擇EtherNet/IP轉PROFINET網關的默認IP端口進行配置信息的下載操作。特別注意，在進行下載時，務必通過Profinet和Ethernet/IP網關設備的底部網口進行操作，以避免可能的配置錯誤。建議在未插入正面網口的情況下執行下載。完成下載操作并確保EtherNet/IP轉PROFINET網關模塊成功接收安裝文件之后，應重新激活該P(yáng)rofinet和Ethernet/IP網關模塊的電源。這一步操作將使得Profinet和Ethernet/IP網關能夠正式投入運行，實現EtherNet/IP與PROFINET之間的通訊。

通過以上步驟，我們可以成功地將羅克韋爾PLC的EtherNet/IP接口與西門子PLC的PROFINET接口進行連接和配置。這一技術的實現不僅提高了PLC通訊的靈活性和兼容性，還為工業自動化領域的發展帶來了更多的可能性。在實際應用中，我們可以根據具體的需求和場景選擇合適的PLC和通訊協議組合以滿足不同的控制需求。同時隨著技術的不斷進步和應用場景的不斷拓展我們相信未來PLC通訊技術將會更加成熟和多樣化為工業自動化領域的發展注入更多的可能。
