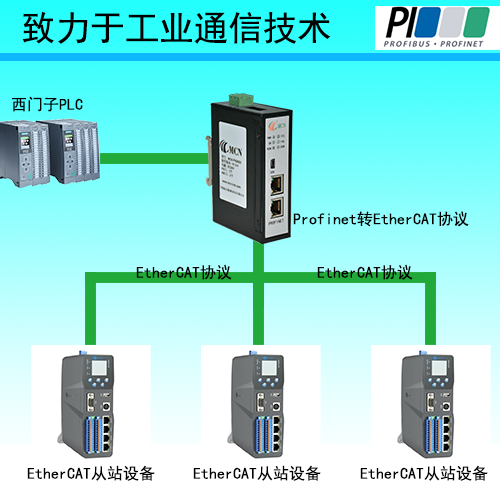

在實施工業自動化解決方案時，特別是當涉及到西門子S7-1200/1500系列PLC的集成時，一個常見的問題就是是確保不同通信協議之間的兼容性。在這種情況下，我們面臨的是將這些PLC與支持EtherCAT通信功能的逆變器設備相連接的需求。西門子PLC通常利用PROFINET實時以太網通訊協議來實現快速和可靠的數據交換。為了與基于EtherCAT的逆變器設備實現無縫接口，需要通過無錫耐特森EtherCAT轉Profinet網關對這兩種不同的實時以太網協議進行轉換。

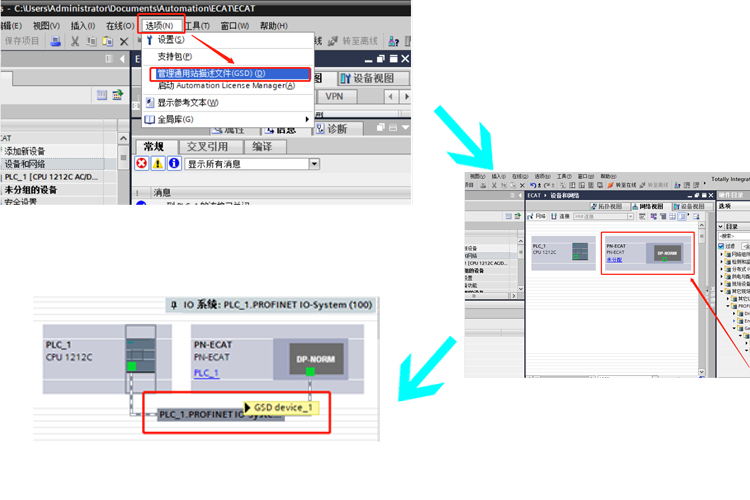

在這種背景下，我們的EtherCAT轉Profinet網關扮演著至關重要的角色。它不僅為上述通信協議轉換提供了一種迅捷且實用的手段，而且EtherCAT轉Profinet網關設計得既支持充當主站角色，又可以充當從站，從而實現兩個獨立網絡之間的數據映射和交互。我們需要添加EtherCAT轉Profinet網關的GSD文件到項目中，這一步驟對于確保正確的設備識別和配置至關重要，我們在控制工程師工作站中查找到EtherCAT轉Profinet網關模塊，并開始其組態設置。

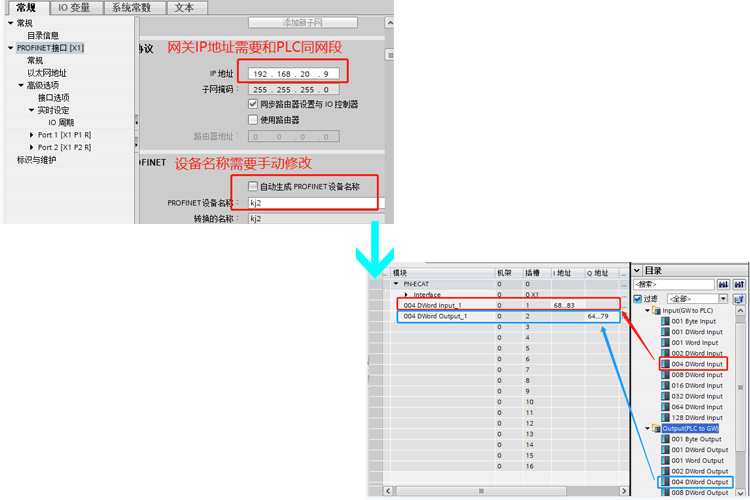

必須配置EtherCAT轉Profinet網關的IP地場以及設備名稱，這是為了保障設備在網絡中的準確定位和識別，我們需設定EtherCAT轉Profinet網關的輸入輸出字節數長度，以確保數據交換的精確性和高效性。通過這種專業的配置流程，我們可以確保西門子PLC與帶EtherCAT通信功能逆變器設備之間的有效連接，進而優化整個自動化系統的運行效率。在進行工業自動化系統的構建過程中，以下步驟是實現基于PROFINET協議的EtherCAT轉Profinet網關配置的關鍵。

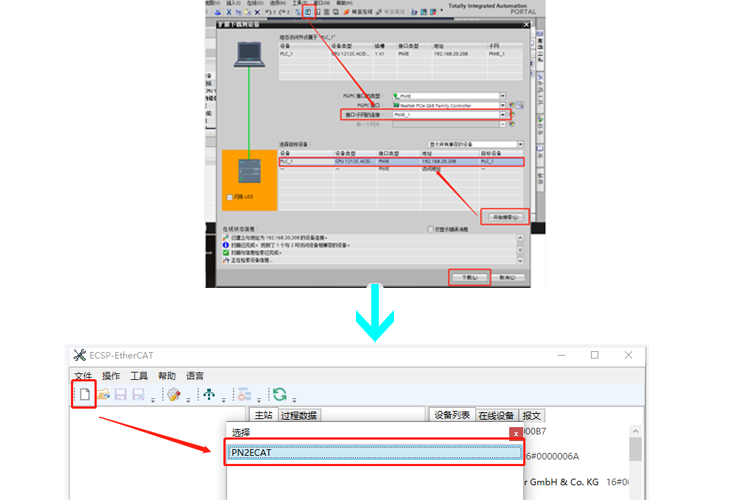

下載組態到PLC，將預先設計好的控制邏輯和參數設置下載至PLC設備中，以確保系統按照預定的操作流程執行。啟動EtherCAT轉Profinet網關配置軟件進行ECAT設置：通過專用的配置軟件，對EtherCAT技術進行詳細設置，以實現高效的實時數據傳輸和精確的設備同步。

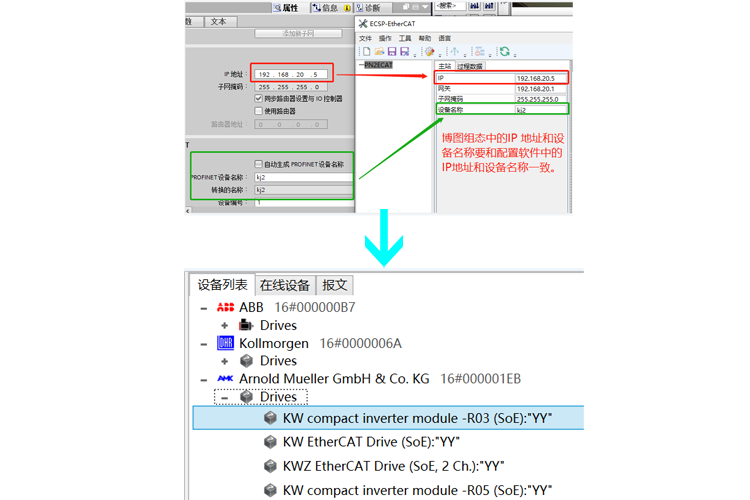

在配置軟件中新建一個項目，并選擇對應功能，以便將Profinet協議與EtherCAT技術相結合，配置軟件的IP地址和設備名稱，確保與博圖一致：為了實現網絡通信的無縫對接，需要確保軟件中的IP地址和設備名稱與控制系統中的相應信息相匹配。瀏覽配置軟件提供的設備目錄，定位并選擇需要進行控制的目標設備。

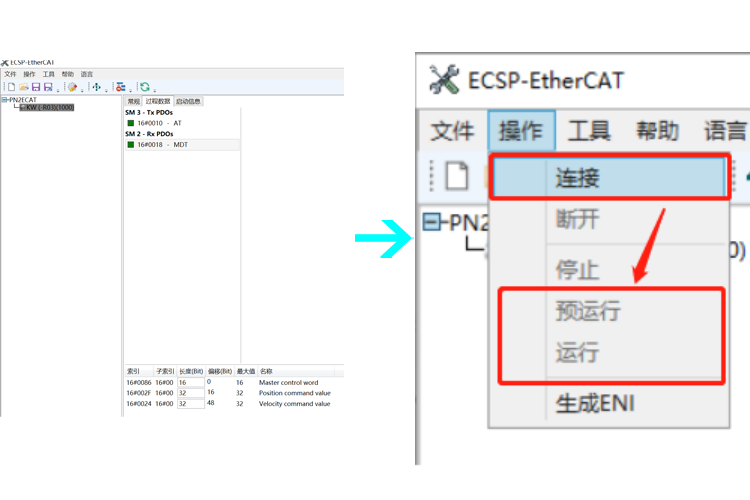

對從站設備進行參數配置，添加過程數據對象參數項，添加所需的PDOs參數項，這些參數項已在配置文件中預設，以便直接下載至EtherCAT轉Profinet網關，完成配置后執行運行命令。

直接對對應的IQ地址進行讀寫操作：在本案例中，EtherCAT轉Profinet模塊充當逆變器與西門子PLC之間的橋梁，通過配置軟件進行數據映射，實現S7-1200 PLC通過PROFINET協議對逆變器的快速控制，通過上述專業配置步驟，可以有效地實現EtherCAT轉Profinet網關的配置，為工業自動化系統提供高效、可靠的控制方案。
