才茂糧庫環境無線監控系統方案

一、概述

中國已占世界不到10%的耕地養活了占世界22%的人口，所以中國糧食儲備問題倍受世界關注。糧食作為國家重要的戰略儲備物資，在維護糧食市場和社會穩定、保護農民利益、確保國家安全中承擔了重要責任。中國政府一直把糧食儲備管理作為一項重要的經濟工作來抓，通過多年的建設，特別是近幾年的努力，已經建成具有中國特色、與市場經濟體制相適應、架構基本完備的新型政府糧食儲備體系。

目前中國糧食儲備系統大致分為三個等級：中央政府掌握的國庫糧食儲備、地方政府（省、地、縣）的糧食儲備和農戶自有糧食儲備，為此投入了大量人力、物力；糧食儲備倉儲設施條件大為改善，儲備糧基本上保存在一些大的倉庫里，儲備糧食的數量、質量逐步得到了可靠的技術保障。雖然在一些大的國家級儲備糧庫中使用了先進、自動化水平很高的糧食倉儲系統，取得了很好得成績，但也存在著許多不容忽視的問題，如傳統的糧倉監控系統還存在很多與現代化儲備糧庫不相適應的弊端，監測數據不準確、監測系統抗干擾性差、監測管理人員勞動強度大、監測隊伍在減少、人員素質急待提高等；此外，糧食安全信息化技術，基于物聯網的“數字糧庫技術”需求很大，依靠新的物聯網技術確保糧食安全已是大勢所趨。現在的糧庫智能倉儲管理等物聯網級數可實現糧食儲備的高效監管，提高糧食作業的自動化和信息化水平，這對于國家糧食儲備的安全與效率、提高糧食品質、穩定國家糧食保障與供給具有重大的戰略意義。

二、系統功能
1.采用數據采集、數字信號傳輸系統，系統最大的特點是：耐用、性能穩定和數字信號不受外界干擾、信號真實傳輸等優點，避免了模擬傳輸的信號傳輸易受干擾、定位難、易損毀、不易維護的缺點。
2.有線無線相結合，保證系統更加穩定，測溫電纜與分機之間通過單總線的方式連接，既保證了采集器的供電，也使信號傳輸更加穩定。分機與主機之間采用無線射頻的方式傳輸，減少了遠距離布線的麻煩。
3.采集器采用固化處理，接口處用帶硅膠的接線端子連接，防腐蝕、抗熏蒸。系統簡單穩定，易安裝調試、易維修維護。
4.分機采用鋰電池或者太陽能電池供電，保證防雷萬無一失。系統采用先進的星型現場總線技術，淘汰了落后的模擬分線器，采用先進的數據采集器，解決了一個測溫點一根線的布線難題，使倉內布線大大減少。并且還解決了線阻誤差大、無法消除干擾、故障率高、無法診斷出故障點等問題。
5.使用無線技術使施工布線工作量大大降低，節省了大量的線材成本；當某點出故障時，能根據測溫電纜連接的設備很快找出故障點的具體位置，更加方便了以后的維護工作。

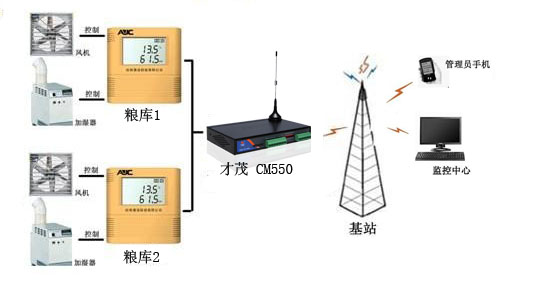

三、系統拓撲圖（參考）：

四、系統特點

1、實時、定時溫濕度檢測

用戶可實時、定時對倉內溫、濕度情況進行檢測，以便隨時掌握倉內溫、濕度變化情況，對倉內糧食環境作出及時、準確的判斷，并對倉內情況作出相應的決策，防止糧食發生意外情況，使糧食更安全。

可通過軟件對單倉數據檢測或對所有倉數據檢測，使用戶可以方便準確地測到自己所想知道的數據，更加靈活方便。

2、三維動態數字圖形顯示、年月點層曲線顯示

強大的顯示功能是用戶通過各種方式分析倉內糧情變化的重要依據。主要有三種顯示方式：

本文方式：用數字方式按照各倉各層分布情況來顯示倉內溫度數據和濕度數據，使各倉溫、濕度情況一目了然。

三維動態顯示：利用三維結構圖形來表達倉內各層各點溫度情況，用不同的顏色表達溫度范圍。通過它用戶可直接看到某點的溫度范圍，并判斷是否超過正常值。

曲線方式：通過曲線圖方式顯示出倉內年月日點層溫、濕度變化情況。通過它可更方便地掌握倉內溫、濕度變化規律，更好的判斷倉內變化情況，及時為決策提供依據。

3、單倉報表打印、匯總報表打印

對測出的數據以報表的形式打印出來，作為檔案保存起來，以便以后查閱。這樣避免了由人工手動填寫報表的麻煩。可以對當日的當前倉和所有倉進行打印，使操作者操作起來靈活自如。

4、自動通風控制、自動糧情分析(擴展)

當某倉內溫度超過設定值時，計算機即可打開風機控制通風。操作員可通過鼠標操作打開對應風機，為倉內進行通風。同時可以查看風機的工作狀態。這樣就免去了人工手動開風機，全部自動化操作，大大提高了工作效率。

5、溫濕限自動報警

對某倉或倉內某點溫度超過設定值時，系統自動用警告信息報警，提示用戶進行通風等有效措施，以保證倉內儲糧的安全。
