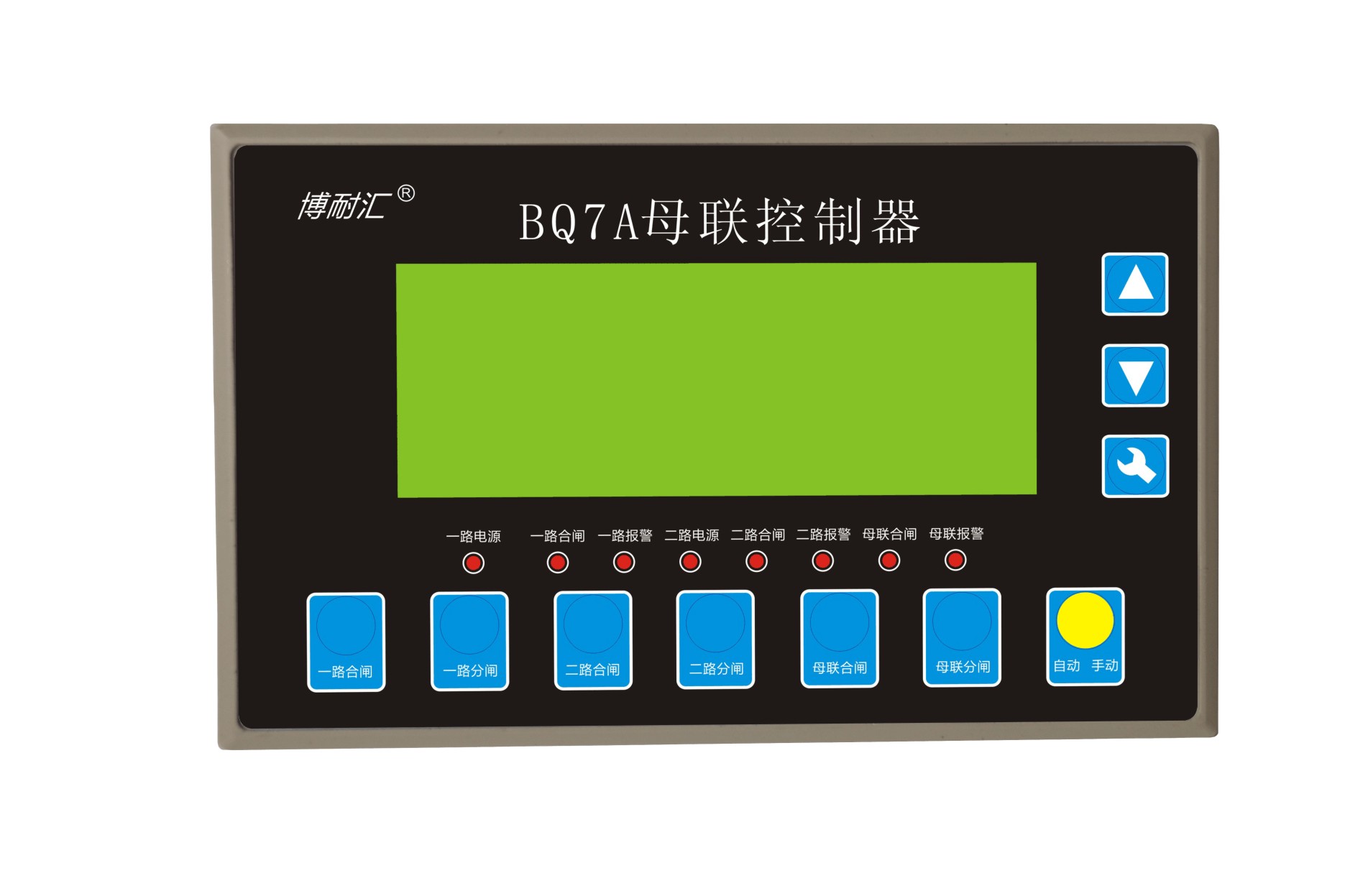

產品概述

    BQ7A母聯控制器是一種多功能自動化測量、大屏幕LCD顯示為一體的智能母聯自投轉換系統。主要用于自動控制切換帶母線聯絡斷路器的兩路電源的供電系統。產品功能全面：控制模式有母聯備自投（含自投自復和自投不自復）、進線備自投（含一路優先和二路優先），合計四種工作模式。

組成母聯轉換開關的有：BQ7A母聯控制器、框架式空氣斷路器或塑殼斷路器加CD2操作機構等。

產品特點

    BQ7A母聯制器的執行部件是框架式空氣斷路器或塑殼斷路器，不需要外接三相過欠壓保護器，不需要加裝適配器，控制器不需要外接控制電源及直流電源，直接對三臺斷路器及電源狀態進行檢測，自動控制完成斷路器的轉換。

技術特性

    1．適用于兩路市電、或一路市電一路發電的母聯柜自動轉換控制；

    2．時刻監視兩路三相電壓，對出現的電壓異常（如失壓、過壓、欠壓、缺相）做出準確的判斷并輸出控制開關量；

    3．功能齊全，可設置各種運行狀態。設有自動／手動狀態切換功能，在手動方式下，可按手動鍵實現開關分合閘；自動狀態下，有進線備自投和母聯備自投。進線備自投狀態下，有一路優先和二路優先兩種；母聯備自投狀態下，有自投自復和自投不自復兩種，合計四種工作模式。

    4．大屏幕液晶四行全中文數字顯示兩路相電壓及線電壓和工作狀態，同時LED也會顯示兩路合閘及工作狀態；

    5．設有電氣雙重連鎖，始終確保最多只有其中的兩臺斷路器合閘。

    6．可在控制器上更改各參數，如：過壓、欠壓、缺相、失壓及延時等，均采用數字化調整（連續可調）；同時記憶在內部FLASH 存儲器內，在系統掉電時也不會丟失；

    7．兩路N線分離設計。

    8．輸入采用光耦隔離，輸出采用光耦繼電器雙重隔離。

    9．控制器具有兩路缺相斷電保護，當一路或兩路電源缺相時，自動分斷斷路器，保護負載。

    10．控制器控制斷路器，不需要外接供電電源，簡單方便；

    11．具有消防切非（強制三分）功能，以滿足緊急情況下的全部分閘。

    12．輸入量可接三臺斷路器的輔助常開觸點，輸出為繼電器輸出的無源觸點。

    13．具有極強的抗電磁干擾能力，適合在強電磁干擾的復雜環境中使用；

    14．控制器可與任何低壓空氣斷路器配套，如DW45、DW17、DW15、ABB Emax、MT、3WL等。

    15．模塊化結構設計，阻燃ABS塑料外殼，嵌入式安裝方式，插拔式接線端子，結構緊湊，安裝維護十分方便。

工作條件

1．電源：

     交流輸入：取自兩路三相電壓，只要其中一路有電，即可工作，單相電壓＞170V。（該系統要求接N）

     交流輸入電壓范圍：0－279V（單相）╱0－482V（三相）50Hz

     輸入三相電流：0－5A（額定）

2．繼電器輸出容量：5A  220VAC

工作原理

     工作模式有：自動/手動。自動有：進線備自投和母聯備自投。其中進線備自投有：一路優先和二路優先；母聯備自投有：自投自復和自投不自復，合計四種工作模式。

1．進線備自投：（以一路優先為例）

    a.一路電源和二路電源都正常時：2#開關先分，然后1#開關、3#開關閉合。

    b.一路電源異常，二路電源正常時：1#開關先分，然后2#開關、3#開關閉合。

    c.一路電源正常，二路電源異常時：2#開關先分，然后1#開關、3#開關閉合。

    d.一、二路電源都故障，1#開關、2#開關、3#開關都分閘。

2．母聯備自投：（以自投自復為例）

    a. 一路電源和二路電源都正常時：3#開關先分，然后1#開關、2#開關閉合。

    b. 一路電源異常，二路電源正常時：1#開關先分，然后2#開關、3#開關閉合。

    c. 一路電源正常，二路電源異常時：2#開關先分，然后1#開關、3#開關閉合。

    d. 一、二路電源都故障，1#開關、2#開關、3#開關都分閘。

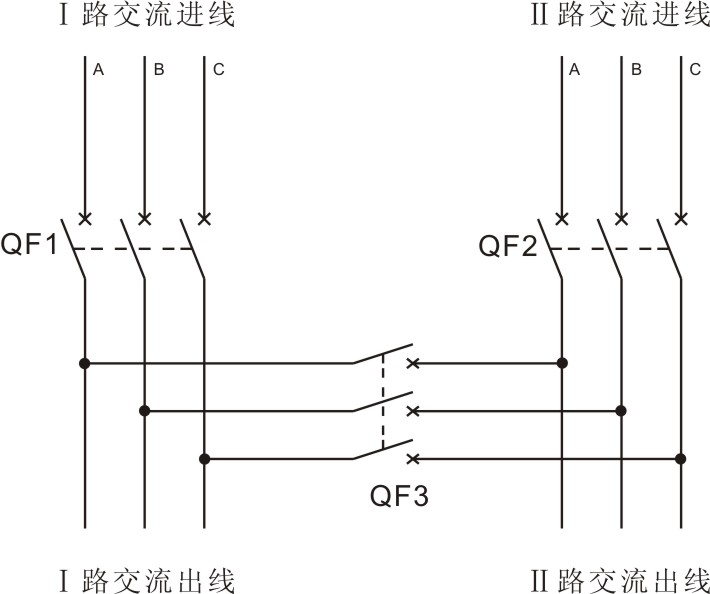

3．母聯應用圖：

4．母聯接線端子說明：

    A1，B1，C1，N1：接一路電源

    A2，B2，C2，N2：接二路電源

    A、N：控制器輸出電源，以上兩路電源只要任何一路有電源輸入，A 、N就有AC220V電源輸出（此電源是控制器輸出電源，方便接斷路器的合分閘線圈及儲能電機）

    Q：六路輸出繼電器公共無源接點

    M1：一路合閘輸出

    M2：一路分閘輸出

    M3：二路合閘輸出

    M4：二路分閘輸出

    M5：母聯合閘輸出

    M6：母聯分閘輸出

    S：三臺斷路器輔助及報警公共接點

    L1：控制器一路合閘指示，接一路斷路器輔助常開

    L2：控制器二路合閘指示，接二路斷路器輔助常開

    L3：控制器母聯合閘指示，接母聯斷路器輔助常開

    H1：控制器一路報警指示，接一路斷路器報警常開

    H2：控制器二路報警指示，接二路斷路器報警常開

    H3：控制器母聯報警指示，接母聯斷路器報警常開

    X：消防切非（S與X短路三臺斷路器全部分閘）

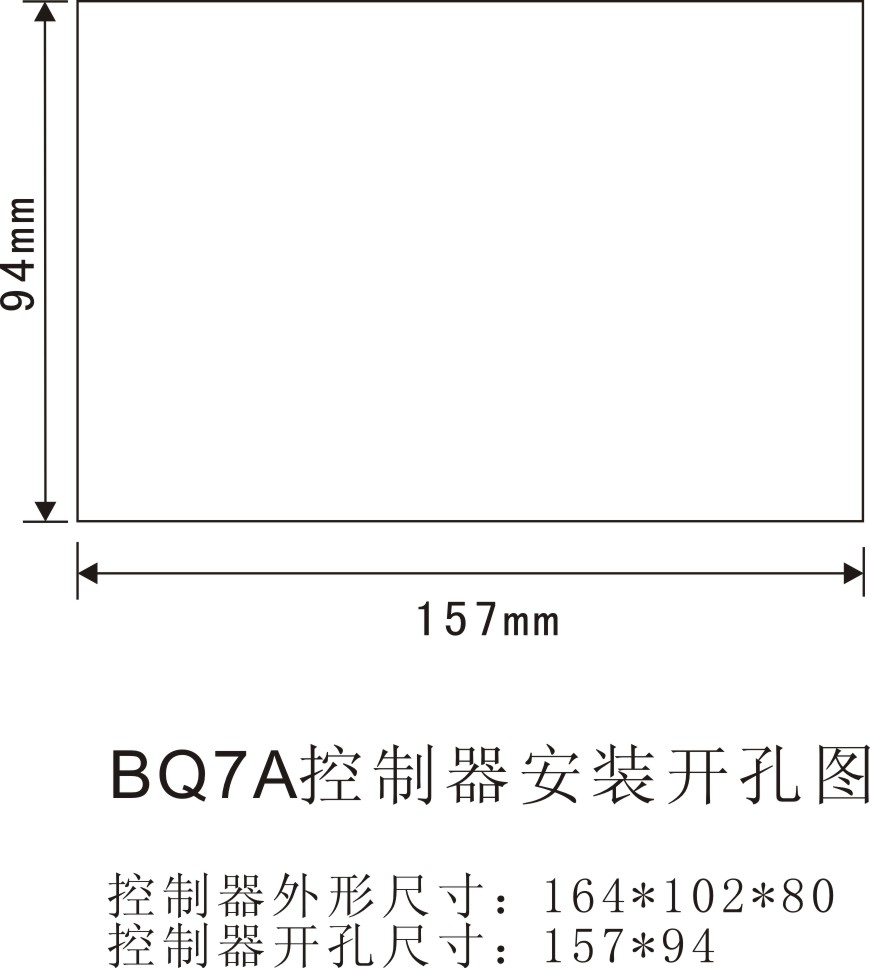

尺寸

使用方法

1．裝置開機操作：

控制器一加電即進入開機狀態。

2．故障解除操作：

同時按下“▲”和“▼”鍵復位倒計時后重新復位。

當開關過流脫扣或多次合閘失敗時，控制器自動停止合閘，必須首先進行故障解除操作后方能重新設置回“自動”狀態。

3．“自動”“手動”按鍵按下為“手動”狀態，彈起為“自動”狀態。

4．顯示切換操作：

按“▲”或“▼”鍵進行數字加減。

5．手動合閘、分閘操作：

（1） 當控制器設置為手動狀態時，此時液晶屏顯示“手動狀態”，此時按控制器上按鍵從左到右分別為： 一路合閘、一路分閘、二路合閘、二路分閘、母聯合閘、母聯分閘。控制器設置在自動工作狀態時，按合閘及分閘按鍵無效。

（2） 自動合閘、分閘操作：

當控制器設置為自動狀態時，液晶屏會顯示自動工作狀態：如自投自復，自動判斷一路及二路電

源的狀態，自動進行合閘與分閘操作。

（3）控制器的強制三分（消防切非）操作：

在控制器接入電源在狀態下，將控制器接線端子“S”和“X” 短路，自動分斷已經合閘斷路器，實現消防切非。

6．調試方法：

通電之前，檢查配線是否正確（以自投自復為例）。

（1） 確認配線正確后，將控制器置于手動狀態，兩路三相交流電分別接入A1、B1、C1、

N1和A2、B2、C2、N2，此時一路電源和二路電源指示燈亮，其它指示燈不亮。同時液晶屏有顯示，按鍵可以合三臺斷路器其中的兩臺。

（2） 給一路三相交流輸入送電，二路交流輸入不送電，自動/手動置于自動狀態（自投自復）， 斷路器QF1延時閉合，母聯斷路器QF3 在斷路器QF1閉合后延時閉合，則兩路用電均由一路

電源提供。此時一路電源、一路合閘、母聯合閘指示燈亮，其它指示燈不亮，否則配線有故障。

（3） 給二路三相交流輸入送電，一路交流輸入不送電，自動/手動置于自動狀態（自投自復），斷路器QF2延時閉合，母聯斷路器QF3 在斷路器QF2閉合后延時閉合，則兩路用電均由二路

電源提供。此時二路電源、二路合閘、母聯合閘指示燈亮，其它指示燈不亮，否則配線有故障。

（4）再將一路交流輸入和二路交流輸入都送電，自動/手動置于自動狀態（自投自復），母聯斷路器QF3先斷開，斷路器QF1、QF2在QF3斷開后延時閉合，則兩路用電均由兩路進線電源提供。此時一路電源、一路合閘、二路電源二路合閘指示燈亮，其它指示燈不亮，否則配線有故障。

（5）將一路缺相，一路電源指示燈不亮，同時QF1斷路器分閘，QF3斷路器在QF1分閘后延時合閘；再將一路合上，二路缺相，QF3斷路器會先分閘，然后QF2斷路器合閘。確認配線正確調試

完后，將接線端子S、X短路，則斷路器QF1 、QF2和母聯斷路器QF3都應斷開。

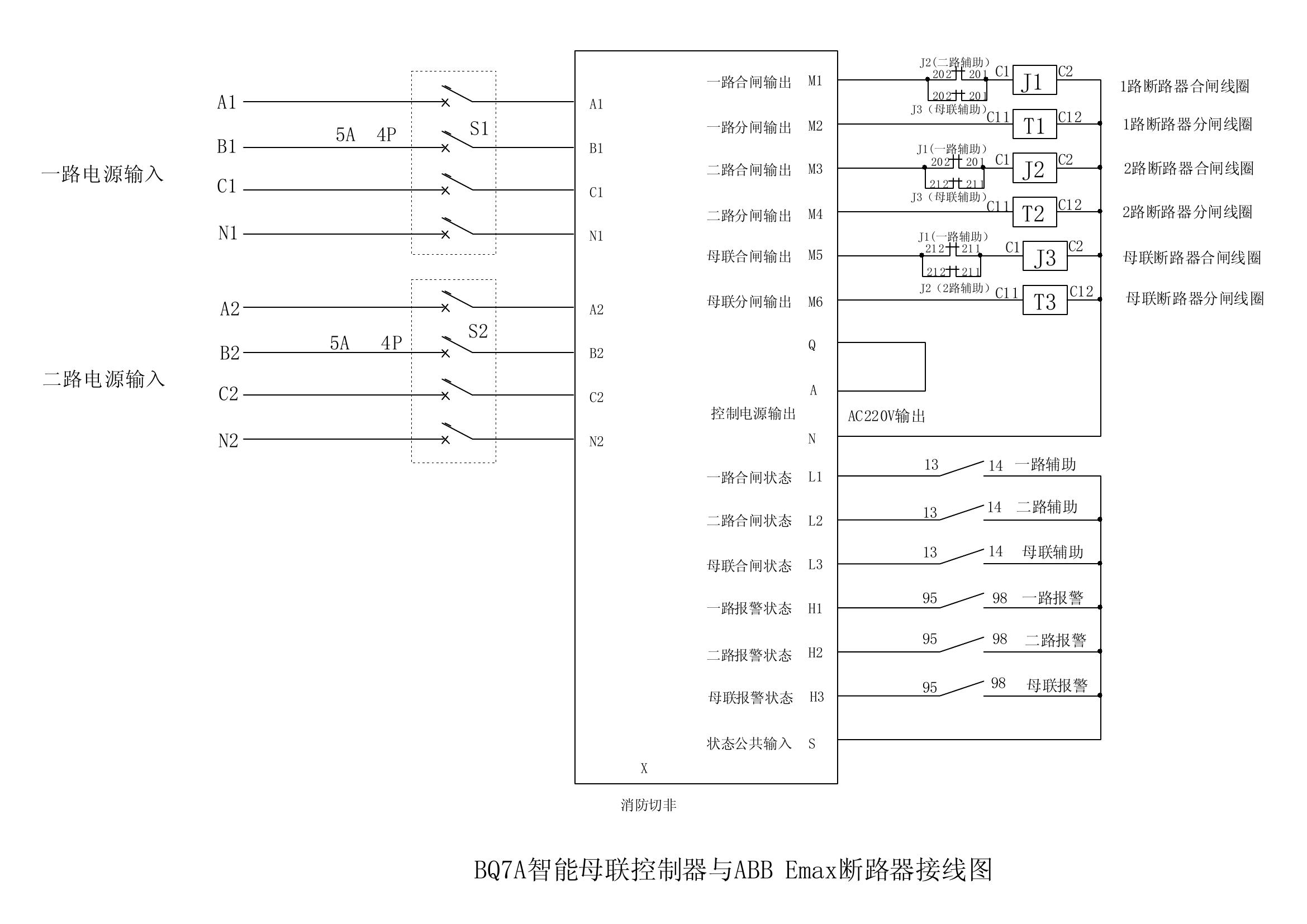

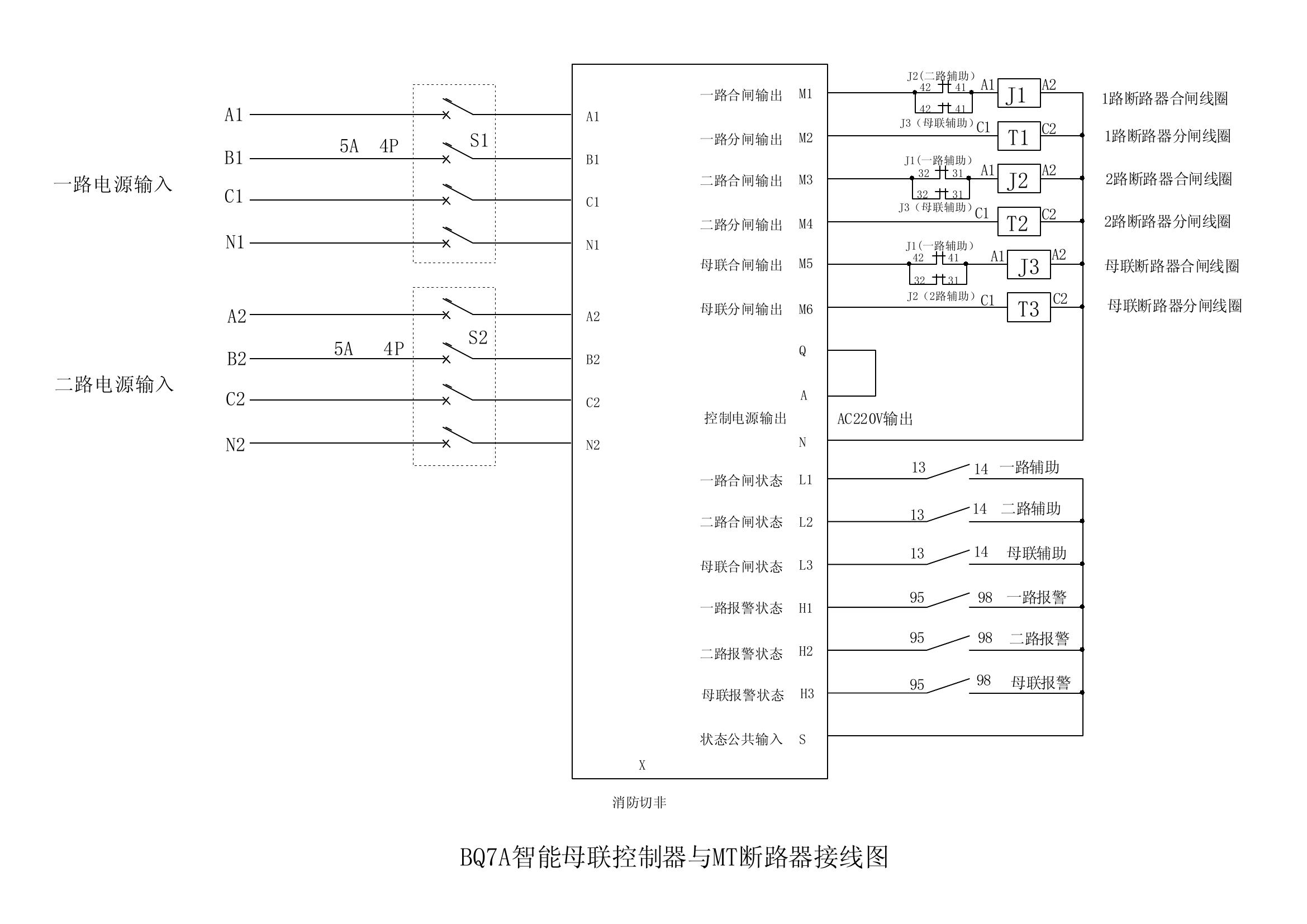

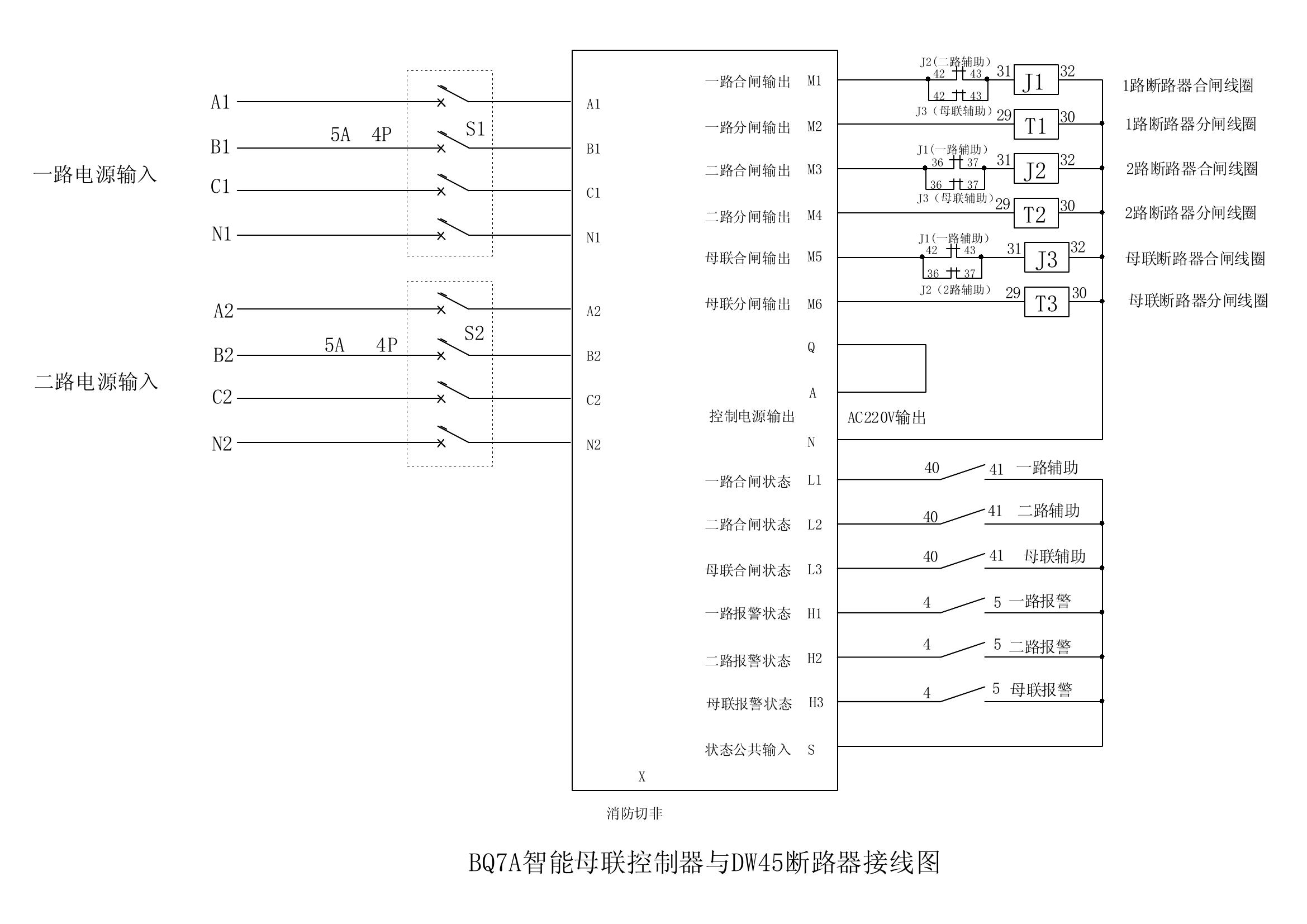

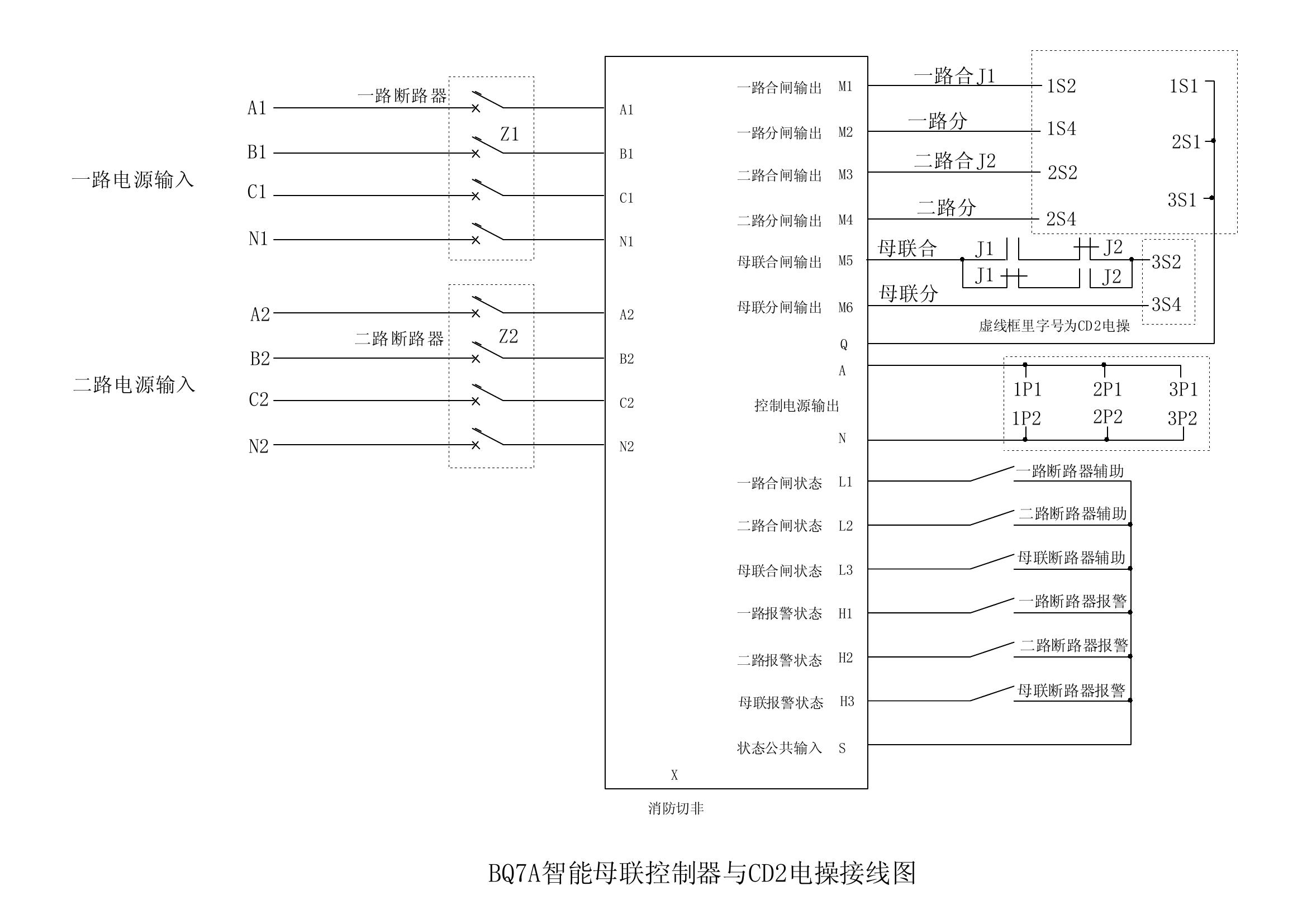

接線說明

    1：由于各種低壓空氣式斷路器型號眾多，我們選取其中幾個有代表性的：國產DW45;ABB EMAX ;施耐德MT;其它型號以此做參照。

    2：為了控制器的正常工作，低壓空氣式斷路器接入時必須安裝一些附件: 如合閘電磁鐵，分勵脫扣器。

    3：產品出廠前已經過嚴格測試，錯誤的接線及測試試驗將會對控制器造成損壞。
