2A656落地鏜床電氣改造

一 機床現狀介紹

    2A656落地鏜床是前蘇聯早期生產的產品，該型號的落地鏜床主軸一般是由交流電機拖動，其制動是通過反接制動完成的；X、Y、Z、W（B）四個軸是由四臺直流電機拖動，驅動這些電機的是由兩臺分立式裝置切換驅動。由于該型號的設備使用年代久遠，電氣部分已經嚴重老化，故障率高，而且配件購買困難，因此已經不能滿足現狀。

二 改造效果

   1 降低了故障率，提高了工作效率

   2 維護更加簡單

   3 由于部分易損配件已經國產化，降低了后期維護成本

三 改造方案

    1、拆除舊電氣控制柜，保留原有的直流電動機，更換測速發電機；

    2、進給采用西門子直流調速裝置取代原有的分立式進給調速裝置，新裝置采用脈寬調速控制，帶有三環反饋功能，低速穩定性好。

      （一般選用兩臺裝置進行切換控制，有條件的客戶可以選擇使用4臺裝置對各個進給軸進行單獨控制）

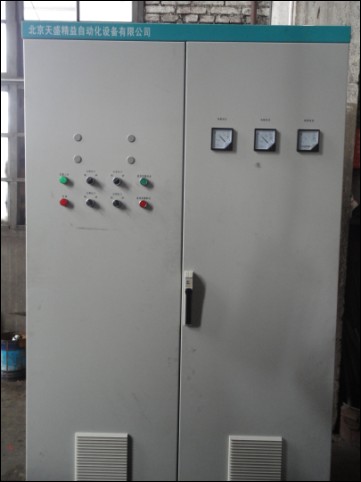

    3、設計電氣原理圖紙，制作新電氣控制柜，電柜規格：威圖1200*600*2000

    4、邏輯控制采用日本進口PLC控制，提高動作準確率，簡化電路；

    5、重新制作按鈕操作站和操作面板，新面板集操作按鈕于一體，使用更加靈活；

    6、更換床身電線電纜，線號采用日本打號機打印，字跡清晰，不易褪色；

    7、完善設備全部電氣資料，方便后期維護。
