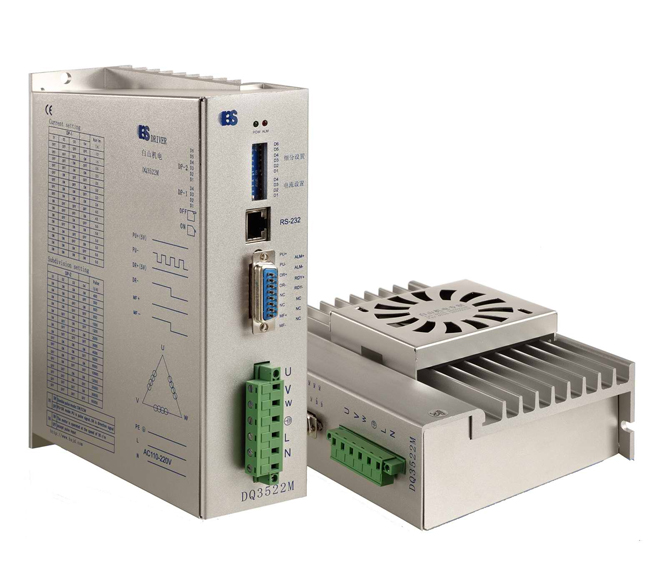

DQ3522M步進電機驅動器
DQ3522M是基于DSP控制的三相步進電機驅動器。它是將先進的DSP控制芯片和三相逆變驅動模塊結合一起所構成的新一代數字步進電機驅動器。驅動電壓為AC110V-220V，適配電流在5.0A以下、外徑57-130mm的各種型號的三相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機運行平穩，幾乎沒有震動和噪音，電機在高速時，力矩大大高于二相和五相混合式步進電機。定位精度最高可達60000步/轉。該產品廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機械等分辨率較高的大、中型數控設備上。
特點
● 高性能、低價格
● 設有16檔等角度恒力矩細分，最高分辨率60000步/轉
● 最高反應頻率可達200Kpps
● 步進脈沖停止超過100ms時，線圈電流自動減到設定電流的一半
● 光電隔離信號輸入/輸出
● 驅動電流1.2A/相到5.0A/相分16檔可調
● 單電源輸入，電壓范圍：AC110V-220V
● 相位記憶功能（注：輸入停止超過3秒后，驅動器自動記憶當時電機相位，重新上電或MF信號由低電平變為高電平時，驅動器自動恢復電機相位）。
電流設定
驅動器工作電流由DIP-1端子設定，運行電流為正常工作輸出電流設置開關（注：本驅動器電流值為有效值）
