無線計量系統終端

　　 無線計量系統主要用于多工位、多工號的工作量統計及在線查詢各工位工作狀態。適合各工位距離較遠、分散，并需要進行工作量統計的工作環境。無線計量系統的電路原理框圖如圖1所示。安裝在中央控制室的主機通過無線MODEM向各站發送查詢指令，各站應答主機的查詢指令，報送當前的工作狀態。計量終端測試并計算本站的起重噸數，并能夠進行去皮，得出凈重，并能夠計算累計起重噸數，以供中央控制計算機查詢。對于每個計量終端可以設置二百個操作員，并對這個二百個操作員的工作量進行統計與存儲，同時可以提供泊位、艙位、貨種信息。

圖1 工作原理框圖

1.計量終端主要功能

        （1） 泊位、艙位、貨種及個人編號的設定四個信息的設定由一個增量式旋轉編碼開關和一個四位旋轉開關實現。四位旋轉開關的位置確定需要設定的參數，如泊位，艙位等。增量式旋轉編碼開關調節相應參數值的大小。設定值每次改變后被主單片機所存儲，每次上電時將上次的數據重新顯示到相應的顯示位置。（2） 起重噸數的采集系統將來自于變頻器電機的電流信號進行轉換，得到相應的電機力矩?cái)?shù)據，并進一步計算出起重重量，將數值顯示到工作面板上。（3） 工作信息的顯示實現功能：系統實時顯示個人編號、起重噸數、當班累計、泊位設定、艙位設定、貨種設定等相關信息。（4） 與主控計算機的通信當主控計算機發出查詢命令后，單片機將所采集的相應數據通過無線232串口發送到主控計算機。（5） 重要數據的掉電保護當更換操作者時，需要在單片機的EEPROM區存儲操作者的當班工作累積量。另外，突然掉電時，需要對重要數據進行保護。（6） 報警輸出當系統檢測到非正常工作情況發生時，單片機輸出2路報警信號進行報警及相應的保護動作。

2．人機接口面板

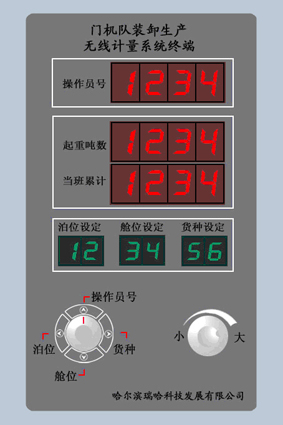

        人機接口面板如圖2所示，操作員編號、起重噸數、累計重量采用大數碼管顯示，主要考慮較遠的距離也能觀察到。艙位、泊位及貨種顯示用小數碼管顯示，這些信息在工作前要操作儀器進行調整，所以只要在較近距離能夠看到就可以了，并且用綠色顯示管顯示。

圖2 面板圖

3．可靠性保障

        系統工作在強電磁干擾環境中，同時承受鹽霧腐蝕等惡劣條件。為了保障系統的可靠運行，必須進行周密的設計。主要采取以下措施：（1） 采用鑄鋁密封殼體。鑄鋁密封殼體結構能夠保證設備的防震、防電磁干擾、防腐蝕等功能。殼體表面陽極化處理，既為了增加美感，也為了防腐的需要。接線航空插頭采用臺灣锠鋼航插或江蘇航宇軍用航插，保證接線可靠連接。（2） 電子元器件選用工業級器件。系統內所有元件均按照國外工業級標準選擇器件，溫度范圍-40-+85℃，系統本身散熱較小，不會產生較大溫升，主要考慮環境溫度的變化。人機接口膜片選用-40-+50℃標準工業膜片。內部電路板進行三防處理。

4．技術指標：

供電電源：DC12V±5%，500mA

工作溫度：-40-+50℃

外型尺寸：190*125*40

振動：（在頻率5～200Hz,加速度2.5g下，振動0.5h）

輸出觸點容量：AC220V/2A，DC100V/2A

重量：750g
