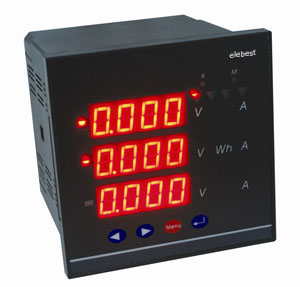

ELD194E-2S4多功能網絡電力儀表

貝思特實業（香港）有限公司

產品型號:	ELD194E-2S4
產品價格:	價優
產品品牌:	elebest-貝思特

會員在線咨詢，免費獲取《電氣自動化簡訊》雙月刊

聯系人：丁工

所在區域：	廣東.深圳
辦公地址：	深圳龍華大浪(布龍路鵲山)元芬工業區H棟
郵　　編：	518109
電　　話：	0755-81752595
移動電話：	13480823567
傳　　真：	0755-81753286
電子郵件：	elebest@126.com

公司主頁：	http://www.cnelebest.com

詳細描述:

一、概述

ELD194E-2S4多功能網絡電力儀表（以下簡稱儀表）專門針對供配電系統的電力監控需求設計制造。它能高精度的測量所有常用的電力參數，如三相電壓、三相電流、有功功率、無功功率、頻率、功率因數、四象限電能等；長壽命LED顯示儀表測量參數和電網系統的運行信息；帶有RS485通訊接口，采用MODBUS_RTU通訊規約；儀表面板帶有四個編程按鍵，用戶可現場方便的實現顯示切換、儀表參數編程設置，具有很強的靈活性。
　　儀表有多種擴展功能模塊可供選擇：4路模擬量(0～20mA/4～20mA)輸出可實現電量的變送輸出功能；4路開關量輸入和4路開關量輸出可實現本地或遠程的開關信號監測和控制輸出功能（“遙信”和“遙控”功能）。

　　儀表可直接取代常規電力變送器、測量指示儀表、電能計量儀表以及相關的輔助單元，模塊化的結構設計，用戶可根據實際需求選擇最為經濟的功能配置，具有極高的性能價格比。
　　儀表可廣泛應用于能源管理系統、供配電網自動化、小區電力監控、成套設備開關柜等場合，具有安裝方便、接線簡單、維護方便，工程量小、現場可編程設置輸入參數、能夠完成與業界不同PLC、工控計算機通訊軟件的組網。

二、技術參數

輸入	網絡		三相三線、三相四線
	電壓	額定值	AC 57.7V_、 100V_、 220V_、 380V
		過負載	持續： 1.2倍瞬時： 2倍/30s
		功耗	＜0.5VA(每相)
		阻抗	＞500kΩ
	電流	額定值	AC 1A_、 5A
		過負荷	持續： 1.2倍瞬時： 20倍/1s
		阻抗	＜20mΩ(每相)
	頻率		45～65Hz
輸出	電能	輸出方式	2路集電極開路的光耦脈沖輸出
		脈沖常數	有功10000imp/kwh 無功10000imp/kvarh
		起動	在額定電壓，參比頻率及 COS=1 .0的條件下，負載工作 ? 電流為0.001In時，能起動并連續計量電能
		潛動	當施加115%額定電壓，電流回路無電流時，儀表無電能累加及脈沖輸出
	通訊	輸出方式	RS485
		協議	MODBUS_RTU
		波特率	1200_、 2400_、 4800_、 9600
	模擬量	通道數量	4路
		輸出方式	0～20mA_、 4～20mA可編程
		負載能力	≤400Ω
	開關量	通道數量	4路
		輸出方式	繼電器常開觸點輸出
		觸點容量	AC 240V/1A
	開關量輸入		4路無源干接點輸入方式
	顯示方式		LED顯示
測量準確度	電壓、電流		± （0.5%FS+1個字）
	有功功率、無功功率、視在功率		± （0.5%FS+1個字）
	頻率		±0.1Hz
	功率因數		±0.01PF
	有功電能		±0.5%
	無功電能		±2.0%
電源	范圍		AC/DC 85～264V
	功耗		＜5VA
安全	耐壓	輸入和電源	＞2kV50Hz/1min
		輸入和輸出	＞1kV50Hz/1min
		輸出和電源	＞2kV50Hz/1min
	絕緣電阻		輸入、輸出、電源、機殼之間＞20MΩ
環境	溫度		工作：－10～50℃ 存貯：－25～70℃
	濕度		≤85%RH，不結露，無腐蝕性氣體場所
	海拔		≤3000m

三、尺寸

儀表外形	面板尺寸		殼體尺寸			安裝開孔尺寸
儀表外形	寬	高	寬	高	深	寬	高
42方形	120	120	110	110	80	112	112
96×96方形	96	96	91	91	100	92	92
