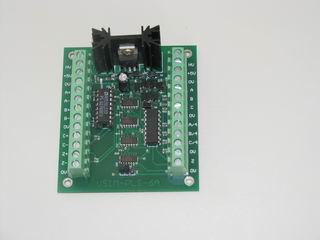

項

端子代號

端子功能說明

使用范圍

1

HV

輸入電源

DC24V

0V

2

+5V

輔助電源輸出

DC5V  、50mA

0V

3

A+

差動脈波輸入

對應輸出點A  A/4

DC5V~DC24V

200KHz

A-

A

開集極脈波輸出

DC24V、200kHz

A/4

開集極脈波除4倍頻輸出

4

B+

差動脈波輸入

對應輸出點B、B/4

DC5V~DC24V

200kHz

B-

B

開集極脈波輸出

DC24V、200kHz

B/4

開集極脈波除4倍頻輸出

5

C+

差動脈波輸入

對應輸出點C、C/4

DC5V~DC24V

200kHz

C-

C

開集極脈波輸出

DC24V、200kHz

C/4

開集極脈波除4倍頻輸出

6

Z+

差動脈波輸入

對應輸出點Z、Z/4

DC5V~DC24V

200kHz

Z-

Z

開集極脈波輸出

DC24V、200kHz

JP1

Z選擇1倍或除4倍頻輸出
