PROFIBUS DP網絡分析儀



由于PROFIBUS DP分區的的錯誤檢測的復雜程度很高，因此分析和測試工具是必不可少的。

使用comsoft NetTEST II分析和測試工具，一個PROFIBUS DP分區能夠被系統地測試。大部分的常見錯誤，比如安裝錯誤，短路，線纜中斷，或者屏蔽中斷能夠在實際操作之前被檢測和解決——不管DP從站是連接還是斷開，是通電還是斷電。

   在每一個PROFIBUS DP分區的始端或者末端，通過NetTEST II進行檢修有以下三個步驟：

1、  不帶端接器測試：兩個總線端接器都必須關閉。

2、  帶一個端接器測試：在遠程總線端的總線端接器必須打開和通電。

3、  帶兩個端接器測試：兩個總線端接器都必須打開和通電。為防止第二個總線端接器是通過PLC（profibus 主站）上電的，包含在發送包的總線隔離開關能夠用以切斷信號線。



NetTEST II能夠檢測和準確找出以下錯誤：

◆  兩根信號線A和B之間的短路

◆  信號線A或者信號線B以及屏蔽情況

◆  線纜中斷或者屏蔽中斷

◆  交叉的信號線A-B

◆  不準確的或者丟失的總線端接器

◆  總線端接器的錯誤位置

◆  不允許的線纜長度

◆  錯誤的總線電纜波阻抗

◆  錯誤類型的電纜

◆  不夠高的傳送和接收級別

◆  不允許的支線

◆  反射



可以設置不同的靈敏度級別，甚至是毫伏級。因此，由于多重接地屏蔽引起的最小的反射也能夠被測出。如果最高靈敏度級別也顯示無誤，那么關于屏蔽或者導線束中斷的安裝會是最高質量的。

另外，NetTEST II也能生成一個從站列表，這個列表提供了所有可操作的DP從站的識別號，并可評估RS485接口的傳輸電平。與PLC的一般操作中，傳輸和接收電平能夠被檢查是否不可接收或者有反射，并且實際的波特率也能被顯示出來。

所有的結果都能歸檔在一個詳細的測試記錄中。這包括，比如，一組檢驗和，這組檢測和能夠使其在操作時與測試記錄做核對。不需要額外的軟件，只需要一臺普通的PC就能歸檔或打印多達20個詳細的測試記錄。

NetTEST II是通過鍵盤操作的，全圖形化的LCD顯示。通過COM接口和所提供的電纜，它可以連接到PC或者筆記本上。





Online Functionality

NetTEST II能夠被使用在一個運行著的profibus系統。這樣的話，NetTEST II工作在一個完全被動的監測模式下，可以提供數據通信的詳細分析以及profibus線纜的物理狀態。

每個DP從站的通訊狀態對于一個DP網絡的性能是非常重要的。零星故障的DP從站都會減少網絡吞吐量，并經常導致系統的完全崩潰。NetTEST II檢查DP主從站之間的數據通信，顯示每個DP從站通訊狀態的變化。這樣一來，一個DP網絡在長期運行中的一些特殊變化能夠被監測出來。非配置的但仍然是在線列表中的DP從站能夠在DP主站中顯示出來。

事件觸發有助于詳細地檢查發生故障的DP從站。再者，事件觸發提供了對一個簡單事件的詳細分析，比如一個診斷信息。

NetTEST II檢測了運行中的profibus的當前波特率。在波特率掃描期間，profibus所有的信號電平被測量和計算。

NetTEST II計算了每次DP主站查詢所有配置的DP從站所需要的時間。所測量的最小值和最大值會被存儲和顯示出來。周期是一種檢測性能問題的易于理解的標示，比如在一個偶爾故障的DP網絡中。而且，周期顯示了profibus網絡是否滿足所有系統要求，因?yàn)橹芷诒仨氃谌魏吻闆r下低于要求的系統反應時間。

NetTEST II檢查總線流通量和生成網絡中所有主從站的設備列表。

NetTEST II用柱狀圖顯示了每個DP從站的RS485驅動器輸出電平。所測電平和標稱范圍的任意偏差表明了嚴重的profibus網絡問題。為成卷存檔，所有在線測試的結果被存儲在一個測試協議中，能被復制到PC上。





DP Mono Master Functionality

NetTEST II是DP從站移動式調試的杰出工具。

完整的profibus網絡不需要PLC就能運作起來。換句話說，連接的DP從站的I/O數據能夠輕松地被觀察和修改，這樣便能實現對連接的傳感器/執行者技術的有效測試。Profibus診斷數據被分解和顯示在系統、模塊、通道的各個獨立的位置上，符合相應的標準。不同DP從站的配置能夠由NetTEST II直接實現，或者能夠由PC通過COMSOFT PROFIBUS 配置器實現，它是一個標準的傳送部件。





Summary of Benefits

NetTEST II是任意Profibus網絡成功操作、維修和服務必不可少的分析和測試工具。這個檢測安裝錯誤的基本系統設立了分析和測試工具領域的新標準。

附帶DP Master Functionality之后，NetTEST II成為了DP從站移動式調試的杰出工具。不需要使用PLC就能將完整的profibus網絡組織起來。

裝備了online functionality之后，NetTEST II也能檢測運行中的系統的零星錯誤。因此NetTEST II成為了profibus分析和測試的萬能工具。

詳細測試記錄的自動生成和歸檔滿足了最先進的質量管理體系的所有要求。

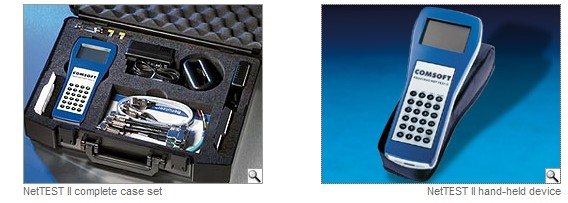

NetTEST II產品敘述

Profibus分段中安裝錯誤的檢查變得簡便和便宜。NetTEST II代表了Comsoft公司手提式profibus測試工具的第二代產品。NetTest II公司是第二代手提式PROFIBUS的測試開發的工具。它提供了一個即時的，內容廣泛的報告，反映了Profibus分段中的安裝和擬合誤差。

NetTEST II的應用領域并不限于對運行系統診斷。NetTEST II的主要用途之一是它允許安裝者在安裝后直接檢查 - 不管他有否安裝錯誤。因此，由于總線本身引起的零星的錯誤可以在一開始便被排除。

NetTEST II提供的信息包括：短路，電纜或屏蔽中斷，電纜混合，錯誤的終端數量，終止供電終端，無終止電纜，分接電路，電纜長度，傳輸阻抗，不均勻電纜，PROFIBUS波特率，PROFIBUS在線設備列表，參與者選擇的RS485信號電平，峰峰值檢測。

NetTEST II 裝備包括一個數據存儲器，根據PUO (PROFIBUS User Organization)的安裝向?qū)В�該存�?chǔ)量達到20個 ASCII格式的詳細的測試報告。如有需要，這些報告都可以通過COTS PC打印出來。NetTEST II 通過一個6 x 4鍵盤和一個有亮度模式的128 × 64像素的液晶顯示器操作， 用戶可以使用菜單向?qū)нx擇不同類型的測試，也可以直接選擇某一種測試。



Technical Data 電源 電池組4,8 V/1.500 mAh NiMH 連接 PROFIBUS RS485 RS232 (DB9 socket connector) (DB9 socket connector) 尺寸 230mm x 98mm x 53mm (LxWxH)
