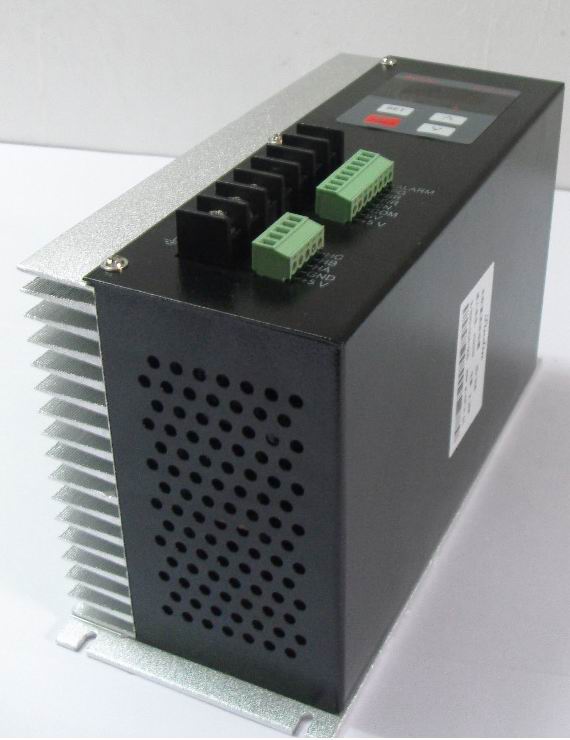

SD-208無刷電機驅動器主要采用國際最新電機專用數字處理器DSP 為核心配以高速度數字邏輯芯片高品質功率模塊，組成具有集成度高、體積小、保護完善、接線簡潔明了、可靠性高等一系列優點。該驅動器可提供：操作面板速度設定，外部模擬電壓調速、外部電位器調速，脈寬調速等功能。采用高速核心控制部件控制，具有操作安全（控制部件和功率部件全隔離）、調速方式靈活多樣、轉速即時顯示、保護功能齊全、功率部件提供硬件保護等特點。
二、電氣特性：
1．系統特性
輸入電壓：AC 200V～AC 240V 50/60 Hz
輸入電流：6A，10A, 15A
保護電流：8A, 13A, 18A
使用溫度：0℃～+45℃
保存溫度：-20℃～+85℃
使用及保存濕度：<85% （注：不結霜條件）
安裝結構：壁掛箱體式
壁掛箱體式 尺寸：長216*寬98*高135
2.基本特性
冷卻方式：散熱器風冷方式
控制信號輸入輸出：全底壓與動力電壓全隔離
電機位置信號輸入：全底壓與動力電壓全隔離
保護功能：過流、過熱、堵轉、電機位置信號異常
面 板 界 面 ：4位LED 顯示4 位按鍵操作
3.安裝注意事項
1、請將驅動器安裝在干燥且通風良好的場所。
2、請盡量避免驅動器受到振動或撞擊。
3、盡一切可能防止金屬粉塵及鐵削進入驅動器內。
4、安裝時請確認驅動器固定可靠不易松動脫落。
5、聯接線端子必須使用帶有絕緣保護套的端子。
6、連接線與驅動器接線端子按電器接線圖連接，確認無誤且連接可靠 不易松動脫落。 |
