一、產品概述

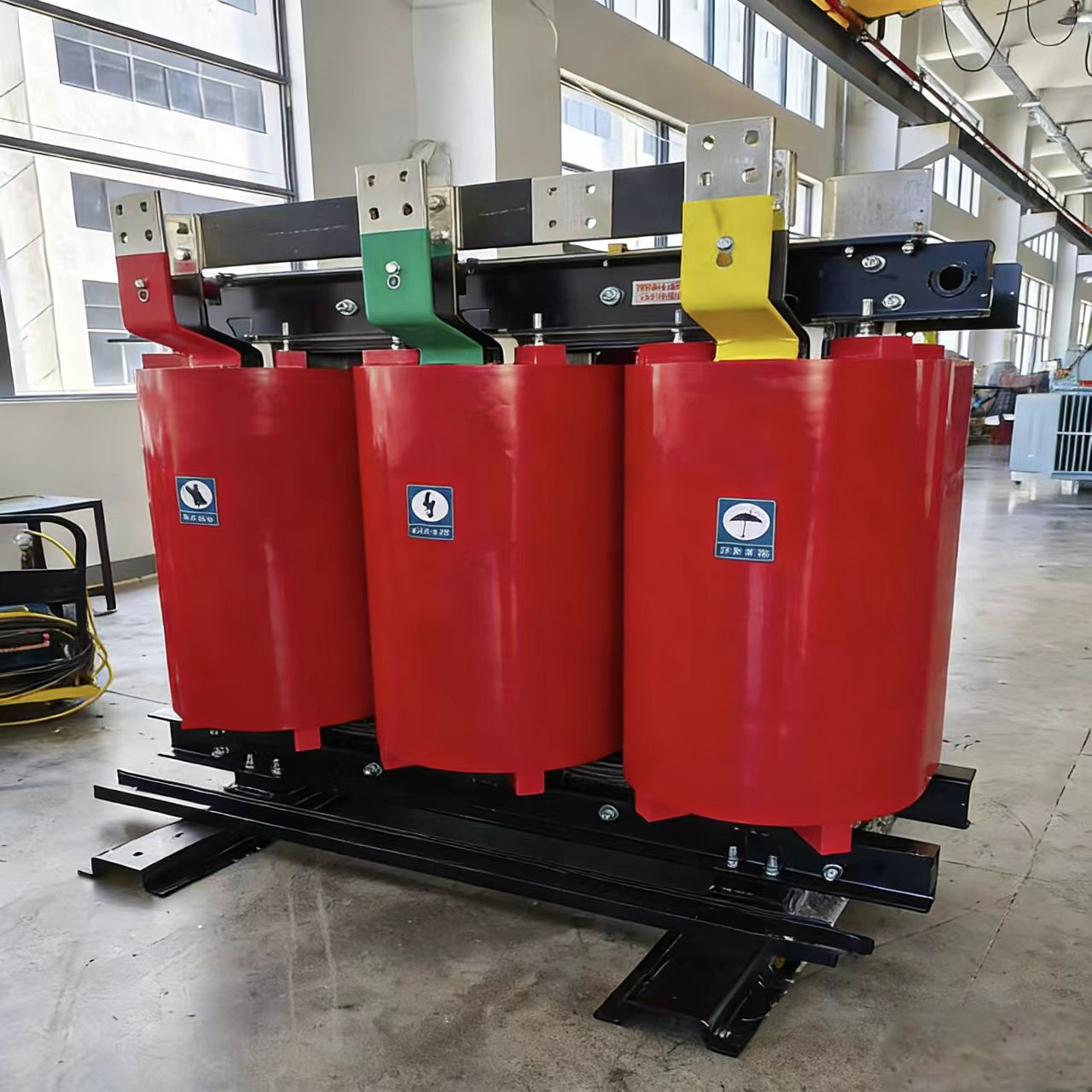

環氧樹脂澆注干式變壓器（型號 SCB 系列）采用高純度環氧樹脂真空整體澆注高低壓繞組，無油、不燃、防爆，屬于環保型室內配電變壓器，廣泛應用商業綜合體、醫院、數據中心、軌道交通、寫字樓、高層建筑、地下車庫等防火要求高的場所。設備運行無漏油風險，維護簡單，安全性遠優于油浸式變壓器。

二、結構工藝描述

高壓繞組

采用多層分段圓筒式結構，銅箔 / 銅導線繞制，外包絕緣材料后經真空環氧樹脂整體澆注成型。環氧樹脂填料均勻、無氣泡、無裂紋，絕緣整體性強，抗短路沖擊、防潮、防塵、抗污穢。繞組內部預埋鉑電阻測溫元件，實時監測線圈溫度。

低壓繞組

銅箔纏繞結構，層間設置絕緣材料，與高壓繞組分開澆注，散熱通道規整，電流分布均勻，抗短路能力強，溫升均勻，局部放電量極低。

鐵芯系統

選用高導磁冷軋取向硅鋼片，全斜接縫、多級步進疊片工藝，鐵芯表面噴涂耐高溫絕緣樹脂，空載損耗低、噪聲小、勵磁電流低；鐵芯夾緊件采用彈性減震結構，有效抑制運行震動。

環氧樹脂澆注工藝

采用真空脫泡澆注工藝，環氧樹脂具備自熄阻燃特性，高溫下不產生有毒濃煙；固化后機械強度高，耐冷熱循環，適應潮濕、多粉塵地下室等惡劣室內環境。

三、電氣性能參數描述

電壓標準

高壓側 10kV（6kV），分接檔位 ±2×2.5% 五檔調壓；低壓標準 0.4kV，滿足三相四線配電需求。

聯結組別

標準 Dyn11，有效抑制三次諧波，降低中性線電流，供電波形質量好。

絕緣與溫升

繞組 F 級絕緣，額定溫升限值 100K；短時過載能力優異，配強迫風冷系統可提升 40%~50% 短時過載容量。

阻抗電壓

中小容量 30~1000kVA 阻抗 4%，1250kVA 及以上 6%，限制低壓側短路電流，保護下游開關柜及電纜。

損耗與能效

主流 SCB13、SCB14 一級能效，空載損耗、負載損耗低，長期運行節能；空載電流小，無功損耗低。

局部放電

整體澆注密閉絕緣，局部放電量≤10pC，絕緣壽命長，無絕緣老化滲漏隱患。

噪聲水平

減震結構配合低損耗鐵芯，630kVA 及以下噪聲≤50dB，大容量不高于 60dB，滿足商場、醫院等靜音場所使用。

四、冷卻、防護與溫控系統

冷卻方式

標配 AN 自然空氣冷卻，滿負荷穩定運行；配套軸流風機實現 AF 強迫風冷，滿足短時高峰負荷。

外殼防護

可選 IP00 無外殼、IP20 防護外殼（防固體異物）、IP23 防護外殼（防滴水，適用于潮濕地下室）。外殼可拆卸，便于檢修清掃繞組。

智能溫控系統

三相獨立測溫顯示，自動控制風機啟停；具備超溫聲光報警、超高溫跳閘保護功能，可選 485 通訊接口上傳溫度數據至后臺監控系統。

五、安全、環境優勢描述

防火防爆：環氧樹脂自熄，無可燃絕緣油，故障狀態不爆炸、不噴射燃燒物，適合人員密集場所。

環境適應性：防潮、防霉、防塵，可放置地下室、地下配電房，無需單獨油池、事故儲油設施。

運維簡便：無油無需定期換油、濾油，僅需年度清掃灰塵，檢修工作量小。

綠色環保：不含多氯聯苯等有害物質，報廢后繞組、鐵芯可回收，環氧樹脂無有毒揮發物。

運行可靠性：耐潮濕、耐污穢，沿海高濕、多粉塵工業室內均可穩定運行，絕緣不易受潮擊穿。

六、簡短標準版（投標產品簡介，100 字左右）

本設備為 SCB 系列環氧樹脂真空澆注干式變壓器，銅繞組 F 級絕緣，Dyn11 聯結組別，一級能效低損耗。高低壓繞組環氧樹脂整體澆注，阻燃防爆、防潮防塵，無油安全。配備智能溫度控制系統與風冷裝置，運行噪音低、維護便捷，適用于商場、醫院、數據中心、高層建筑等室內配電場景。

七、加長版技術條款描述（技術協議可用）

本環氧樹脂澆注干式變壓器高低壓繞組采用真空環氧樹脂整體澆注成型，環氧樹脂具備自熄阻燃性能，繞組預埋溫度傳感器；鐵芯采用高導磁硅鋼片全斜接縫疊裝，減震降噪。冷卻方式 AN/AF，配套智能溫控器，具備風機自動啟停、超溫報警、超溫跳閘功能。設備防火防爆、無漏油隱患，局部放電量低，運行安全可靠，滿足室內一類防火配電場所使用要求，各項性能符合 GB/T 1094 標準。
