一、產品概述

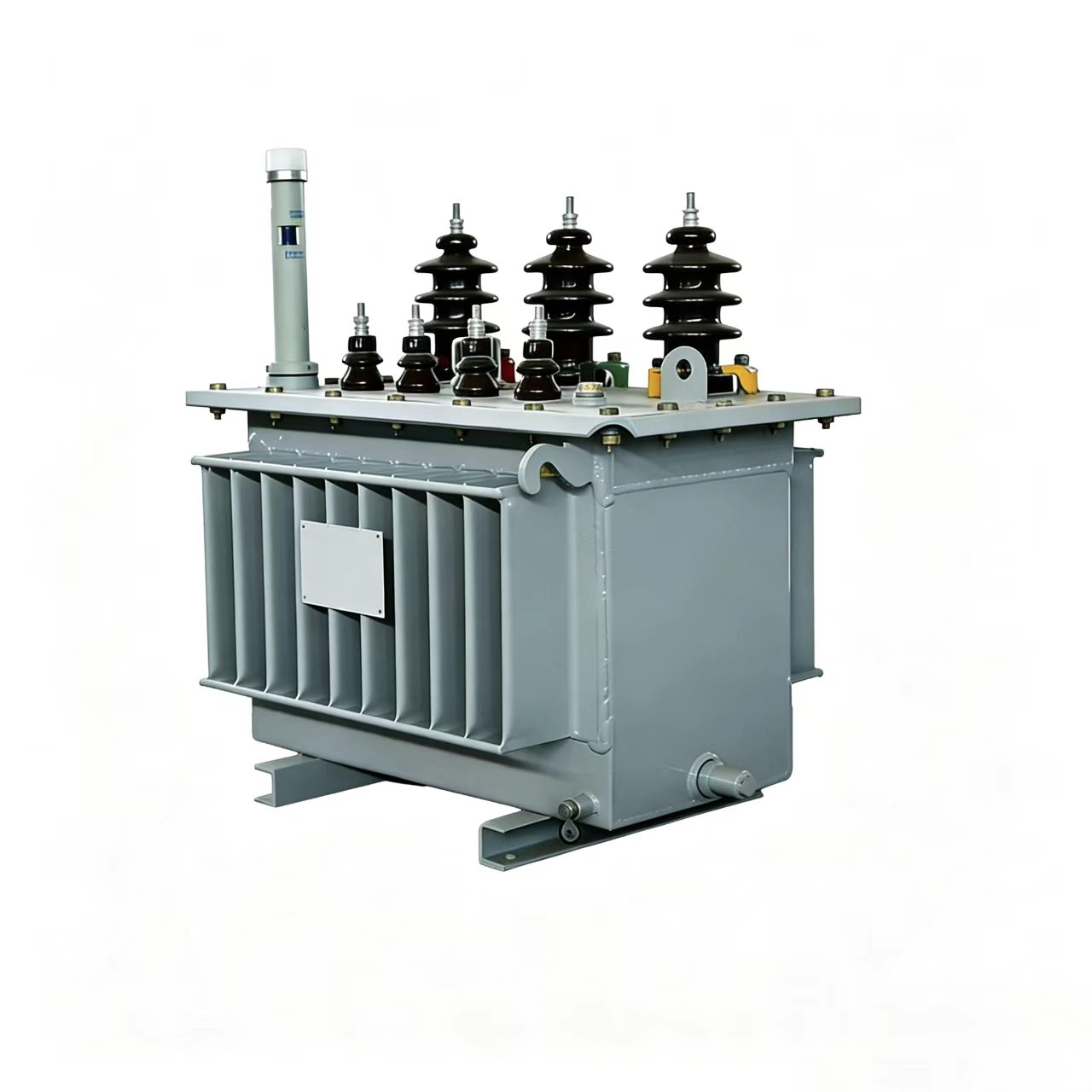

柱上油浸式配電變壓器適用于城鄉 10kV 架空線路桿上安裝，為戶外小型配電主力設備。采用礦物絕緣油作為冷卻與絕緣介質，整體結構緊湊、自重適中，配套吊耳、安裝支架可直接固定于水泥桿、金屬電桿，具備防雨、戶外耐候、成本低、過載能力強的特點，廣泛用于村鎮、小區支線、廠區分支、鄉村農網改造等戶外架空配電場景。執行 GB/T 1094、GB/T 6451 標準。

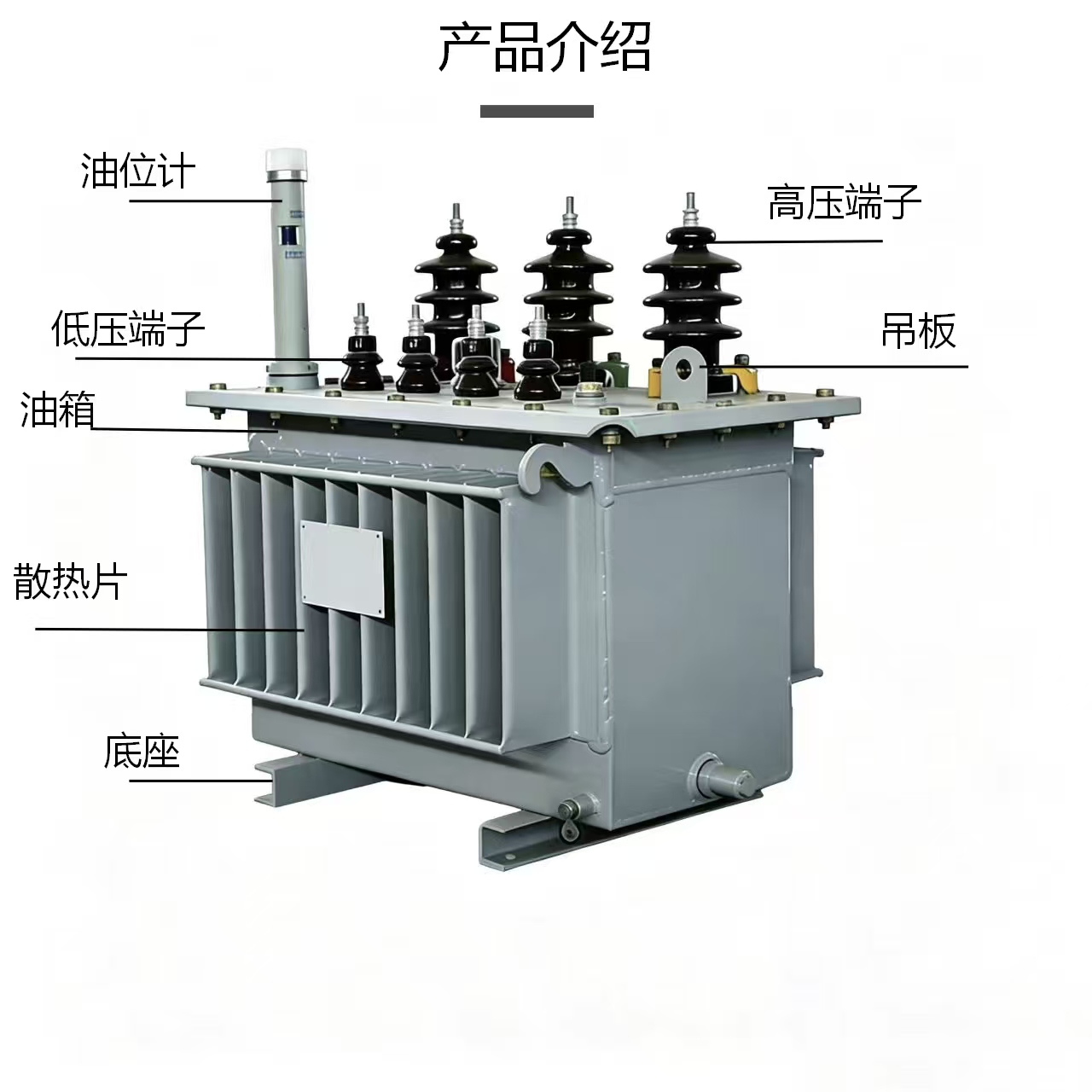

二、主體結構描述

鐵芯繞組系統

鐵芯采用高導磁冷軋取向硅鋼片，全斜接縫疊片，損耗低、噪音小；高壓、低壓繞組采用優質銅導線繞制，層間、匝間絕緣牢靠，整體浸漬絕緣油，絕緣強度高，抗短時短路沖擊。高壓側設有分接開關，±2×2.5% 五檔無勵磁調壓，適配線路電壓波動。

油箱與散熱結構

油箱采用鋼板密封焊接，焊縫嚴密無滲漏；油箱外側布置波紋散熱片 / 散熱管，依靠油自然對流散熱（ONAN 自然油循環空氣冷卻），散熱面積充足，滿載溫升可控。箱體外部噴涂戶外耐候防腐漆，防銹、抗紫外線，適應日曬雨淋、霜凍戶外環境。

箱體上部設儲油柜（小型容量可無儲油柜采用全密封結構），配備油位指示計，直觀觀察絕緣油液位。

戶外配套附件

高壓側：配套瓷質高壓套管，適配跌落式熔斷器安裝；

低壓側：低壓瓷套管，可直接搭接低壓架空導線；

安全部件：內置壓力釋放閥，故障超壓自動泄壓，防止箱體爆裂；底部放油取樣閥，方便油樣檢測、換油；接地螺栓，可靠設備接地；吊裝吊環、桿裝固定支架，滿足立桿吊裝安裝需求；油位計、溫度計（可選）。

全密封型柱變?nèi)∠麅τ凸瘢�采用波紋油箱補償熱脹冷縮，減少進水受潮隱患，免維護周期更長。

三、電氣性能描述

標準電壓組合：10±2×2.5% / 0.4kV，三相四線輸出；

聯結組別標準 Yyn0，適配民用單相照明 + 三相動力混合負荷；

絕緣油兼具冷卻、絕緣、滅弧作用，散熱性能優異，短時過載能力優于干式變壓器；

分無勵磁調壓，現場斷電即可調節檔位，適配線路壓降偏大的偏遠臺區；

損耗分 S11、S13、S15 節能型，S15 為超低損耗能效產品，空載損耗低，長期運行節能。

四、防護與環境適應性

整機為戶外敞開式結構，套管具備防雨傘裙設計，雨水不易沿套管流入箱體；箱體防腐涂層耐鹽霧，城郊、沿海輕度鹽霧區域均可使用；可在 - 30℃～+40℃環境溫度、海拔 1000m 以內穩定運行。

缺陷提示：設備含可燃絕緣油，不宜安裝于人員密集室內、地下室，僅適合室外桿上架空安裝。

五、運維特點

造價低、安裝簡便，單桿 / 雙桿均可架設，無需配電房；

散熱性能好，短時負荷沖擊耐受能力強；

需定期巡檢油位、滲漏、套管積污，每數年取樣檢測絕緣油性能；

故障存在漏油、起火風險，周邊需預留安全距離。

六、簡短投標簡介（100 字版本）

本產品為 S13/S15 型 10kV 柱上油浸式配電變壓器，采用高導磁硅鋼片鐵芯、銅繞組，波紋全密封油箱，ONAN 自然油循環冷卻，Yyn0 聯結組別，±2×2.5% 無勵磁調壓。配套高低壓瓷套管、壓力釋放閥、吊裝桿裝支架，戶外防腐噴涂，適合 10kV 架空電桿安裝，損耗低、散熱好、安裝便捷，適用于鄉村、城郊戶外臺區配電。

七、技術協議標準條款版

柱上油浸式配電變壓器鐵芯采用優質冷軋取向硅鋼片疊制，高低壓繞組銅導線繞制，油箱整體焊接密封，外置波紋散熱器，自然油循環冷卻。配置無勵磁分接開關、高低壓戶外套管、壓力釋放閥、油位計、接地裝置及桿裝固定吊具，戶外防腐涂層。設備滿足戶外桿上安裝使用，各項電氣、溫升、滲漏性能符合國家標準，具備電壓調節、故障泄壓保護功能，適用于 10kV 戶外架空配電線路。
