AVENTICS 3460565500 電氣比例壓力調節閥 產品全維度行業介紹

一、產品概述：工業精密氣電轉換控制核心元件

在現代氣動自動化體系中，電氣比例壓力調節閥作為控制系統與氣動執行機構之間的信號轉換樞紐，承擔著電信號到穩定氣壓精準轉化的關鍵職能，直接決定整條產線動作一致性、加工精度與設備運行穩定性。AVENTICS（安沃馳）作為源自德國的老牌氣動控制品牌，依托百年流體控制研發積淀推出的3460565500 EP 型電氣比例調壓閥，是面向中大型工業工況打造的 NW3 通徑高精度壓力調節單元，德國整機生產，標準化品控流程保障設備長期連續運行，廣泛適配汽車制造、船舶重工、化工流程、印刷包裝、軌道交通等多領域自動化系統氣壓調控需求。

該型號完整型號定義為 EP-REGULATOR NW3 0-6BAR，物料編號 3460565500，屬于安沃馳成熟 EP 系列電控調壓產品線，區別于小型手動調壓閥，產品集成閉環壓力反饋、大功率氣流通道、標準化 24VDC 工業電氣接口，可接收自動化 PLC 輸出標準控制信號，實時動態調整輸出壓縮空氣壓力，自動抵消前端氣源壓力波動、后端負載流量變化帶來的氣壓偏差，為氣缸、氣動夾緊機構、噴涂模組、制動氣動單元、張力控制裝置等設備提供持續穩定的輸出氣壓支撐，降低因壓力不穩定造成的次品率、機構磨損與停機維護頻次，適配各類對氣壓可控性有明確要求的工業化生產場景。

二、核心技術參數詳解，清晰匹配工況選型需求

3460565500 調壓閥所有參數均經過臺架疲勞測試標定，參數區間覆蓋多數常規工業氣動系統，完整規格如下：

流體與壓力參數

公稱通徑：NW3；輸出調節區間：0～6bar；前端最大供給氣源壓力 8bar

額定流量：供氣 7bar、輸出 6bar 壓差 0.2bar 工況下，標準流量 300Nl/min，可滿足中流量氣動機構同步動作需求

遲滯誤差：低至 0.02bar，小幅控制信號變化即可實現細微壓力調整，精密工況調節容錯空間充足

適配介質：無冷凝水、無潤滑油、經過 5μm 精密過濾的潔凈壓縮空氣，適配干燥中性惰性氣體介質

電氣工作參數

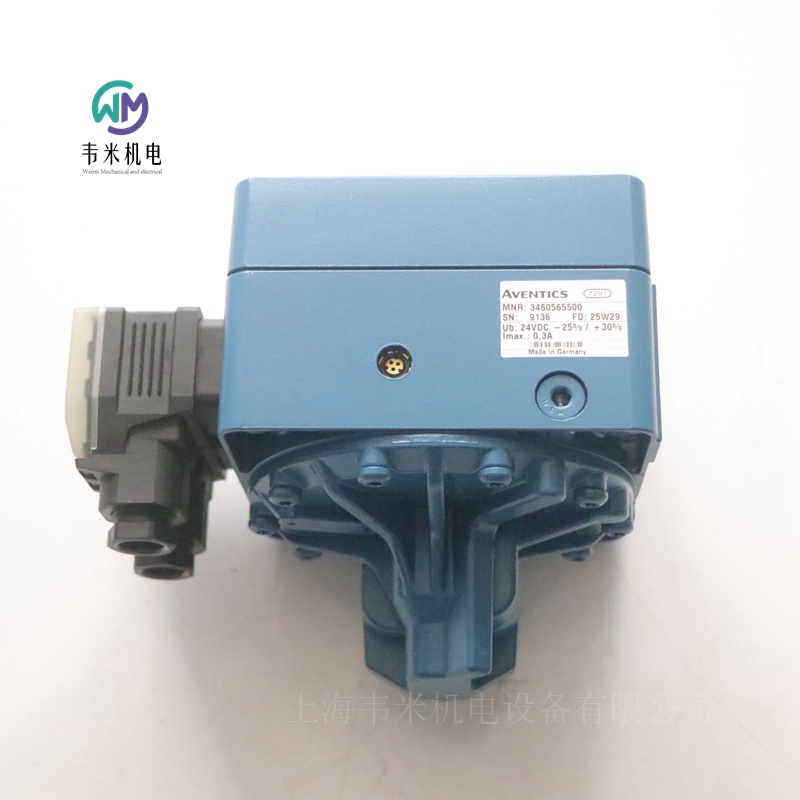

標準供電：24VDC，電壓允許波動范圍 - 25%～+30%，適配工業電網電壓浮動環境

最大工作電流：0.3A，整機功耗偏低，多條閥組并聯使用不會造成控制柜供電負載過載

防護等級：配套標準工業插頭后整機 IP65 防護，可抵御車間粉塵、少量噴淋水汽侵入

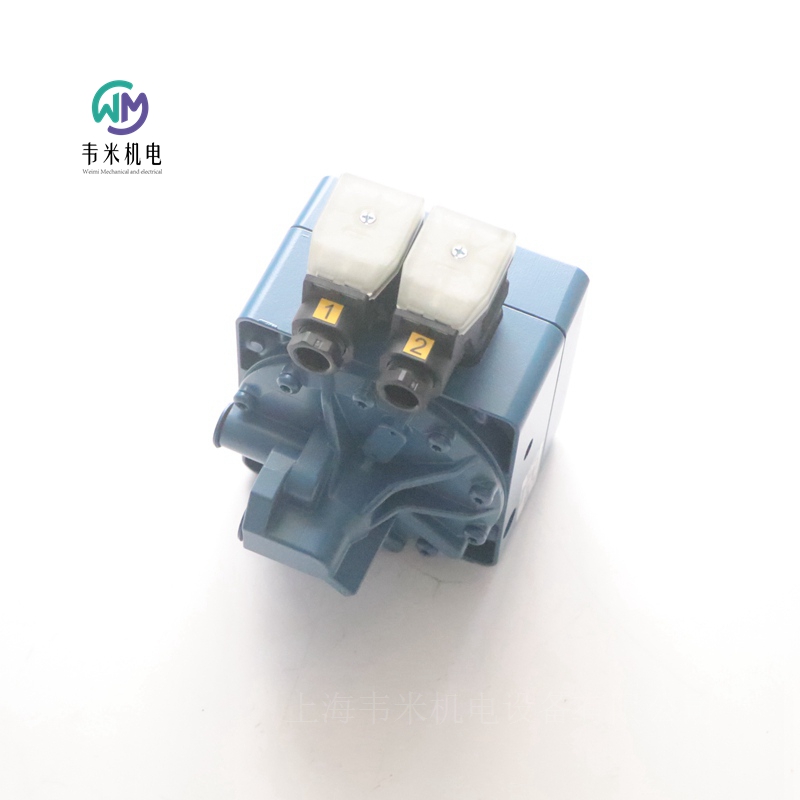

電氣接口：雙路標準化信號接口，區分控制信號與壓力反饋回路，可接入 4-20mA 模擬量控制系統，部分配套模塊支持電壓信號通訊

環境與物理規格

工作環境溫度區間：-20℃～+60℃，兼顧低溫倉儲車間、常溫加工產線與輕度高溫涂裝工段使用

主體材質：壓鑄鋁合金閥體，輕量化同時具備良好結構強度；內部動密封采用 NBR 丁腈橡膠，耐磨抗老化，適配長期連續啟停工況

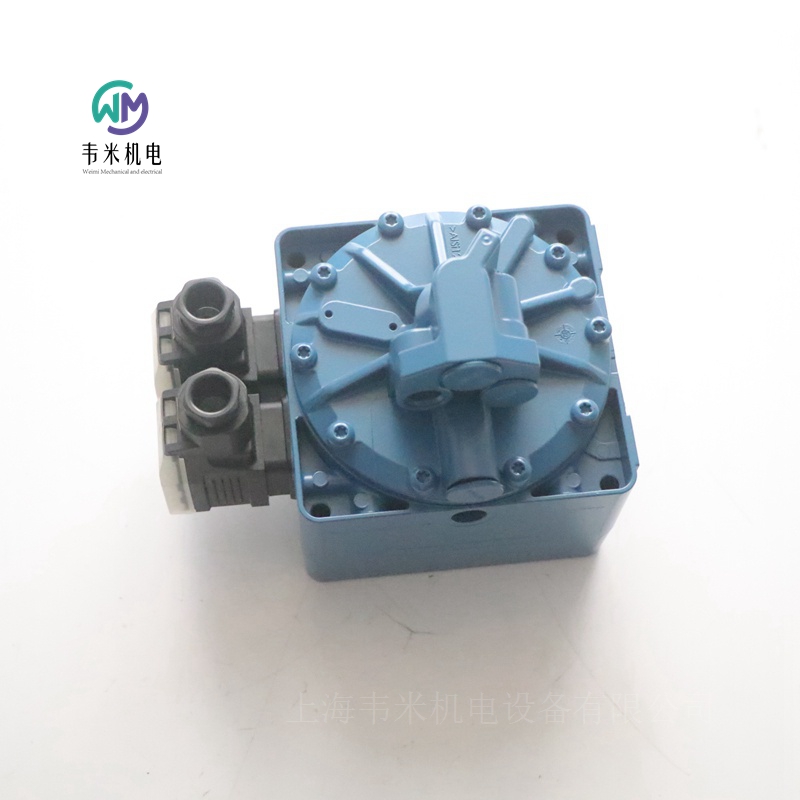

整機重量約 3kg，支持任意角度安裝，法蘭式安裝底座預留標準固定孔位，無需定制轉接支架即可固定在設備機架、氣源集成模組上

認證標準：符合德國 DIN 工業電氣、流體元件規范。

三、內部結構與工作原理，解析穩定調控底層邏輯

（一）模塊化分層結構設計

3460565500 采用分體式模塊化結構，整機分為電氣控制單元、閉環壓力傳感單元、主氣流調節閥體、安全泄壓回路四大獨立模塊，各模塊分工清晰，后期檢修可單獨拆解更換受損零部件，無需整體拆卸管路，縮短設備停機維護時長：

上層電氣控制模塊：集成驅動線圈、信號采集電路板、雙路工業插頭接口，接收 PLC 下發的電控制信號，將電信號轉化為驅動閥芯的驅動動力，同時實時采集內置壓力傳感器反饋數值，形成閉環運算；外殼壓鑄鋁一體成型，螺絲密封結構減少水汽、粉塵滲入。

閉環壓力傳感模塊：內置高精度內置壓力傳感器，實時采集閥體輸出腔實際氣壓數值，并同步回傳至控制電路板，電路板對比設定目標壓力與實際輸出壓力差值，動態調整閥芯開度，持續修正輸出氣壓，從根源降低氣源波動帶來的壓力偏差，區別于開環簡易調壓閥無反饋、壓力漂移明顯的短板。

中部主氣流調節閥體：NW3 大通徑氣流通道，內部采用提升式閥芯結構，閥芯接觸面精密研磨處理，啟閉響應平緩，氣流輸送無劇烈沖擊，避免下游氣缸、夾緊機構出現抖動、沖擊動作；閥體內部設計分流降噪結構，大流量供氣工況下氣流噪音更低，優化車間作業環境。

底部安全泄壓回路：集成自動溢流泄壓通道，當下游管路壓力超過設定上限時，自動排出多余壓縮空氣，維持輸出壓力穩定；同時內置單向保護結構，氣源突然斷氣時鎖住下游氣壓，防止機構瞬間泄壓造成工件掉落、設備碰撞損壞，具備基礎工況安全防護能力。

（二）閉環電控調壓工作流程

設備接入 24VDC 供電與 PLC 控制信號后，完整調控流程分為五步：

上位控制系統輸出標準模擬量電信號，傳遞至調壓閥電氣接口；

控制電路板解析信號，換算為對應目標輸出壓力值，輸出驅動信號控制主閥芯開合幅度；

前端壓縮空氣經閥芯節流后流入輸出管路，供給下游氣動執行元件；

內置壓力傳感器實時采集輸出腔實際氣壓，將壓力數值轉化為反饋電信號回傳電路板；

電路板對比目標壓力與實際壓力差值，微調閥芯開度，直至實際輸出壓力與設定值保持一致；全程持續循環反饋調節，無論前端氣源壓力升高 / 降低、下游用氣流量變大 / 變小，輸出氣壓始終維持在設定區間，保障設備動作輸出力度恒定。

四、產品核心使用優勢，對比傳統調壓方案綜合價值

1. 閉環反饋調控，壓力控制表現平穩可靠

傳統手動機械式調壓閥僅依靠彈簧力平衡調節，無實時壓力反饋，當車間總管氣源壓力波動、多臺設備同步用氣分流時，輸出氣壓會出現明顯漂移，導致夾緊力度不足、噴涂厚薄不均、張力控制失衡等問題。3460565500 搭載內置閉環傳感反饋系統，遲滯僅 0.02bar，細微信號調整即可精準微調氣壓，長時間連續運行壓力漂移幅度較小，適配對工藝一致性要求較高的精密加工工序，減少因壓力不穩定產生的不良品，降低原料損耗與返工成本。

2. 寬工況適配能力，復雜工業環境穩定運行

整機 - 20℃至 60℃寬溫工作區間，IP65 防護等級搭配壓鑄鋁耐腐蝕閥體、NBR 耐磨密封件，可適配多種車間工況：北方冬季無采暖低溫車間、涂裝輕度高溫環境、船舶機艙多水汽環境、化工車間輕度粉塵環境均可穩定工作；供電電壓允許較大浮動，適配國內工業廠區電網電壓不穩的現狀，不會因電壓小幅波動出現調壓失效、閥芯卡頓故障；介質僅需常規 5μm 過濾壓縮空氣，無需額外增設高規格精密前置過濾裝置，簡化整套氣源處理配套方案。

3. 大通徑大流量設計，適配多機構同步驅動

NW3 通徑搭配 300Nl/min 額定流量，相較于小型 EP 比例調壓閥，單臺可同時供給多組氣缸、夾緊氣動模組同步動作，無需多臺小規格調壓閥并聯集成，減少氣源管路布線復雜度，節約控制柜、氣源模組安裝空間；閥體內部氣流通道優化流道阻力，大流量輸出狀態下壓力損耗偏低，不會出現遠端執行機構供氣力度不足的情況，適配大型自動化工裝、整線同步氣動夾緊設備。

4. 標準化電氣集成，適配主流自動化控制系統

采用行業通用 24VDC 供電、模擬量信號傳輸方案，可直接對接西門子、三菱、歐姆龍、匯川等主流品牌 PLC，無需額外信號轉換中繼模塊；閥面印刷完整接線原理圖，現場電工可快速完成線路對接，縮短新機調試周期；雙路獨立電氣接口區分控制信號與反饋回路，支持上位機實時讀取當前輸出壓力數值，便于設備遠程狀態監控、故障預警，契合智能制造數字化產線改造需求。

5. 模塊化易維護設計，降低設備全周期使用成本

整機各功能模塊獨立拆分，閥芯、密封件、傳感單元均有配套單獨備件，出現局部故障時僅更換受損零部件即可恢復使用，無需整體更換調壓閥，降低備件采購支出；法蘭底座通用安裝孔位，兼容市面多數氣源集成模組、設備機架，新舊設備改造無需重新加工固定支架；閥體拆裝無需斷開整條氣源管路，單臺閥故障可單獨隔離檢修，不影響整線其余設備正常生產，壓縮停機維護時長，提升產線綜合運行效率。

6. 安全防護結構完善，規避氣動系統運行風險

內置自動溢流泄壓回路與斷氣保壓單向結構雙重安全設計：工況壓力異常升高時自動泄壓，保護下游氣缸、管路、工件；車間氣源突發斷電斷氣時，鎖住下游管路氣壓，避免工裝夾具松開、工件墜落碰撞；閥體內部閥芯采用緩沖啟閉結構，氣流輸出平緩無瞬時高壓沖擊，延長下游氣動元件使用壽命，減少氣缸密封、夾具緩沖器損耗更換頻次。

五、多行業落地應用場景，覆蓋主流自動化氣動領域

（一）汽車整車與零部件制造行業

汽車自動化產線是 3460565500 應用較為廣泛的場景，涵蓋沖壓、焊接、涂裝、總裝全工序：

焊接工位氣動夾緊工裝：通過電控精準調節夾緊氣壓，控制工件夾持力度，避免薄板車身件因壓力過大出現擠壓變形，同時保證焊接過程工件無位移，提升焊縫均勻度；

車身噴涂系統：調控噴涂噴槍輸出氣壓，穩定氣壓保障漆膜厚度均勻，減少色差、流掛等噴涂缺陷，適配自動化往復噴涂機器人；

總裝裝配工位：氣動扳手、軸承壓裝氣缸壓力精準控制，根據不同零部件材質匹配對應輸出氣壓，防止零部件過壓壓損，保障裝配標準統一；

新能源電池 PACK 裝配：電池模組氣動壓緊機構，低壓精密調壓避免電芯殼體擠壓破損，適配新能源鋰電產線潔凈壓縮空氣工況。

（二）船舶、軌道交通重工領域

船舶機艙氣動控制、軌道車輛制動輔助系統對元件環境耐受度要求較高，該型號寬溫、IP65 防護特性適配場景需求：

船舶動力輔助氣動單元：控制閥門執行機構、機艙除塵氣動裝置壓力，適應機艙高低溫、高水汽環境，穩定船載氣動系統運行；

軌道車輛制動調試工裝：車輛制動氣路模擬測試設備，通過電控無級調節輸出氣壓，模擬不同載重下制動壓力工況，用于出廠檢測與維修調試；

重工機械夾緊工裝：工程機械零部件鑄造、加工氣動夾具，大流量供氣滿足大型工裝多氣缸同步夾緊需求。

（三）印刷、包裝自動化行業

印刷、包裝設備對張力、裁切、封口氣壓穩定性依賴性強，壓力波動會直接影響成品外觀：

寬幅印刷機張力控制：調節薄膜放卷、收卷氣動張力輥氣壓，穩定薄膜輸送張力，避免印刷圖案拉伸、套印錯位；

食品、日化灌裝封口設備：封口氣缸、壓蓋機構精準調壓，控制封口壓緊力度，保證包裝密封完整性，同時防止塑料瓶、軟包裝擠壓破損；

紙箱裁切、模切設備：氣動刀座壓力電控調節，適配不同厚度紙板、瓦楞紙，提升裁切切口平整性，減少廢料產生。

（四）化工、通用精密機械加工

化工流程輔助氣動閥門：中性化工介質輸送配套氣動執行器壓力調控，潔凈壓縮空氣驅動，穩定閥門開度控制物料輸送流量；

機床工裝夾具：數控銑床、加工中心氣動卡盤，根據工件材質、加工工藝動態調整夾持氣壓，兼顧加工穩定性與工件防護；

測試檢測設備：氣密性測試工裝，精準調控檢測腔測試氣壓，保障氣密性檢測數據重復性，提升產品檢測精度。

六、選型、安裝與日常維護實操指引

（一）工況選型匹配要點

壓力區間匹配：常規夾緊、噴涂、張力控制工況，0-6bar 調節區間可覆蓋絕大多數需求；若工況需要更低起始調節壓力，可選擇同系列 3460565550（0.5-5bar）、3460565530（0.4-6.3bar）等衍生型號；

流量匹配：單臺閥下游同步驅動氣缸總耗氣量不超過 250Nl/min 可直接選用 3460565500，多臺大流量機構并聯可增加調壓閥數量分流；

介質匹配：僅適配過濾后無油干燥壓縮空氣，含潤滑油、大量粉塵、冷凝水的氣源需前置配置氣源處理三聯件（過濾 - 減壓 - 油霧分離），避免雜質磨損內部閥芯與傳感器，縮短元件使用壽命。

（二）現場安裝規范

安裝姿態：支持任意角度立式、臥式固定，優先選擇電氣插頭朝下安裝，減少水汽、粉塵進入電氣接口；

管路配套：輸入、輸出接口搭配耐壓 10bar 以上氣動軟管，管路加裝球閥隔離閥，便于后期檢修單獨斷氣；

電氣接線：嚴格按照閥體背面印刷原理圖接線，控制信號線與動力線纜分開布線，減少電磁干擾造成的壓力信號漂移；插頭安裝完成后檢查密封圈完整性，保證 IP65 防護效果。

（三）日常維護保養方案

常規月度檢查：查看閥體表面有無水汽、油污堆積，檢查電氣插頭密封、管路接頭是否漏氣，觀察設備運行時輸出壓力是否穩定無大幅漂移；

季度深度維護：斷開氣源、電源后拆卸閥體進氣端，清理入口簡易濾網雜質；檢查 NBR 密封件有無硬化、開裂，老化密封件更換配套備件；

年度整機校準：搭配標準精密壓力表，通過 PLC 輸出多段標準信號，校驗調壓閥輸出壓力誤差，誤差超出標準區間時可聯系供應商進行校準；

故障簡易排查：出現壓力無法上升 / 下降、壓力持續漂移時，優先檢查氣源過濾裝置是否堵塞、電氣接線是否松動、內置傳感器是否積塵，排除外部因素后再拆解內部閥芯清潔。

七、總結：適配智能制造的高精度氣電控制解決方案

AVENTICS 3460565500 作為安沃馳成熟 EP 系列電氣比例壓力調節閥，依托德國流體控制技術、閉環反饋精密調控結構、寬環境適配硬件設計，平衡了調控精度、流量輸出、環境耐受性與后期維護成本，區別于簡易開環調壓元件，能夠為自動化產線提供持續、穩定、可控的氣動壓力輸出。

當前制造業智能化升級進程中，產線對工藝一致性、數字化監控、設備綜合利用率要求持續提升，傳統手動調壓、簡易電控調壓方案已難以匹配高精度連續生產需求。3460565500 可無縫對接 PLC 自動化控制系統，實現氣壓遠程無級調節、運行數據實時反饋，同時適配汽車、船舶、包裝、化工、機床等多元工業場景，模塊化結構降低設備全生命周期運維投入，是中大型氣動自動化系統壓力調控環節具備實用價值的核心控制元件。

企業在進行新設備配套、老舊產線氣動系統改造時，可結合自身工況供氣流量、壓力區間、環境條件，搭配該型號或同系列衍生規格調壓閥，搭建穩定可靠的電控氣動壓力控制體系，助力生產工序標準化，降低不良品與設備維護帶來的綜合生產成本。

本文內容基于公開產品及網絡數據，實際選型請以技術手冊為準，并考慮具體工況參數。如需產品選型手冊，可以聯系我們提供！
