一、 概述

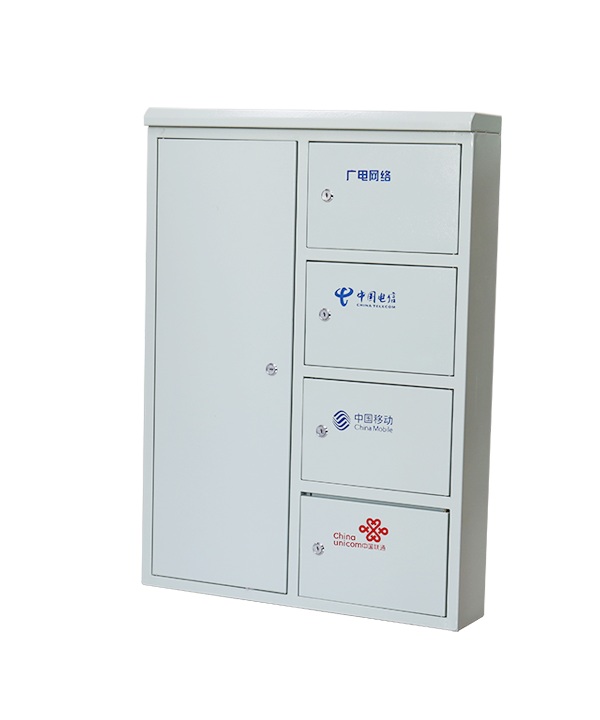

戶外四網合一光纖分纖箱適合于光纖接入網中的鎧裝光纜與入戶皮線光纜交接點使用。箱體采用壁掛或抱桿安裝方式，適用于室內和室外兩種場景使用；通過PLC型插片光分路器及快速連接器對外線鎧裝光纜與入戶皮線光纜之間進行連接與調度。
二、性能指標
1.工作溫度：-40℃~+70℃；
2.儲存溫度：-40℃~+70℃；
3.工作濕度：≤90%（+30℃時）；
4.大氣壓力：62Kpa～106Kpa；
5.絕緣電阻：接地裝置與箱體金工件之間的絕緣電阻不小于2x104MΩ/500V(DC)；
6.耐電壓：接地裝置與箱體金工件之間的耐電壓不小于3000V（DC）/1min；
7.插入損耗：IL≤0.3dB (PC型)； IL≤0.3dB (APC型)；
8.回波損耗：RL≥40dB (PC型)；RL≥50dB (UPC型)；RL≥60dB (APC型)；
9.互換性：≤0.2dB。
三、 功能說明
1.箱體采用優質冷軋，具有良好的密封性能和耐候性能，適合戶內外壁掛、抱桿安裝使用，防護等級達IP55級；
2.專用皮線光纜固定位，保證皮線光纜固定后拉脫力不小于20N；
3.有專門的快速連接器過路孔，皮線光纜端接快速連接器可在箱體外進行，端接快速連接器操作更方便；
4.可靠的鎧裝光纜引入、固定、開剝保護及接地裝置，最多固定4根戶外鎧裝光纜，相當于集成了2進2出的光纜接頭盒；
5.多功能熔接保護座，可滿足48芯熔接保護套管安放或24芯冷接子的安放需求；

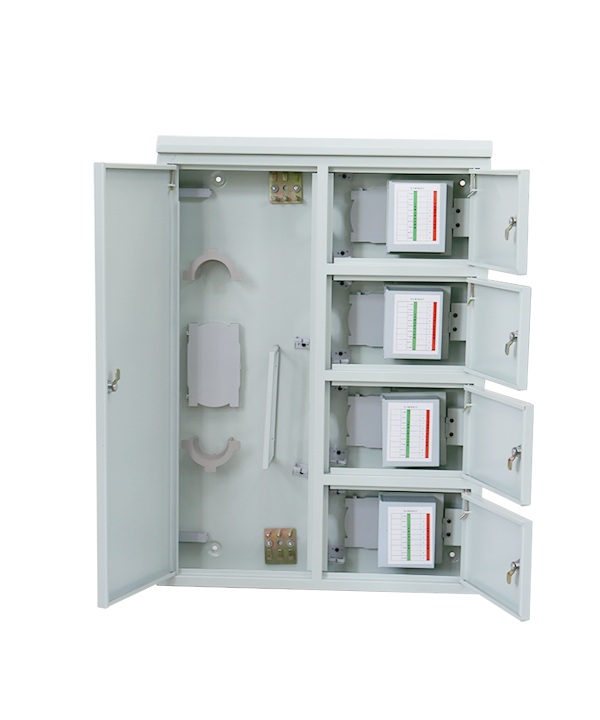

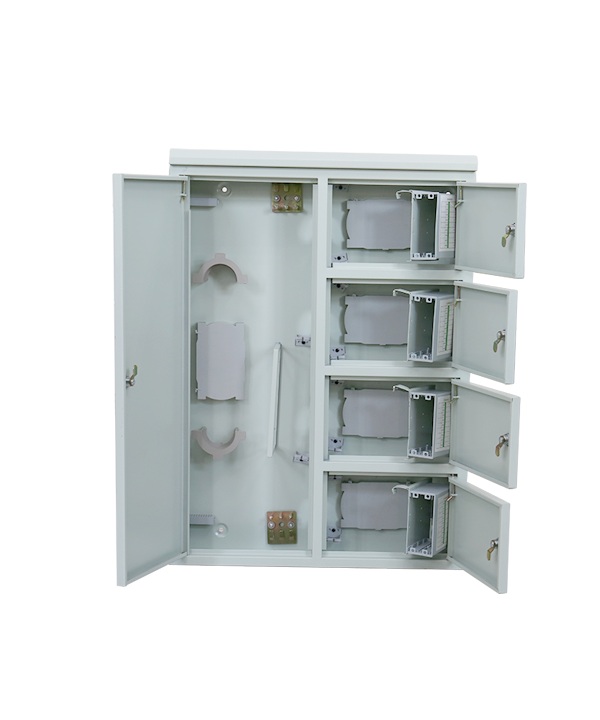

6.翻板結構設計，充分合理利用箱體空間，全程保證光纖足夠的彎曲半徑，更方便用戶預留合適的冗余光纖及合理走纖路由；
7.GFJWFG16系列產品采用相同的箱體，通過配置的調整，從而滿足不同的功能要求。
