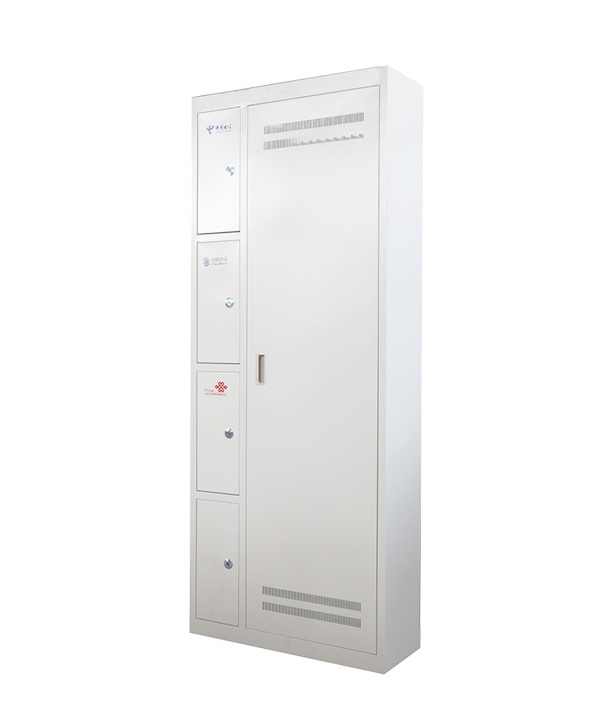

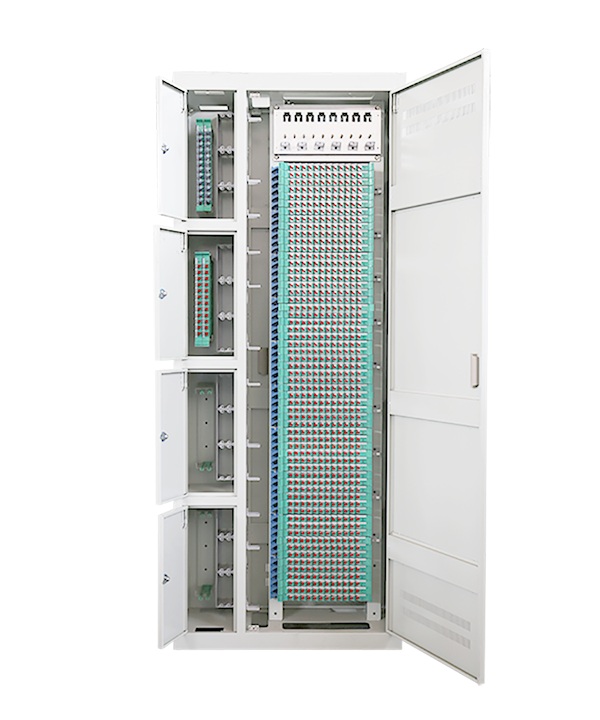

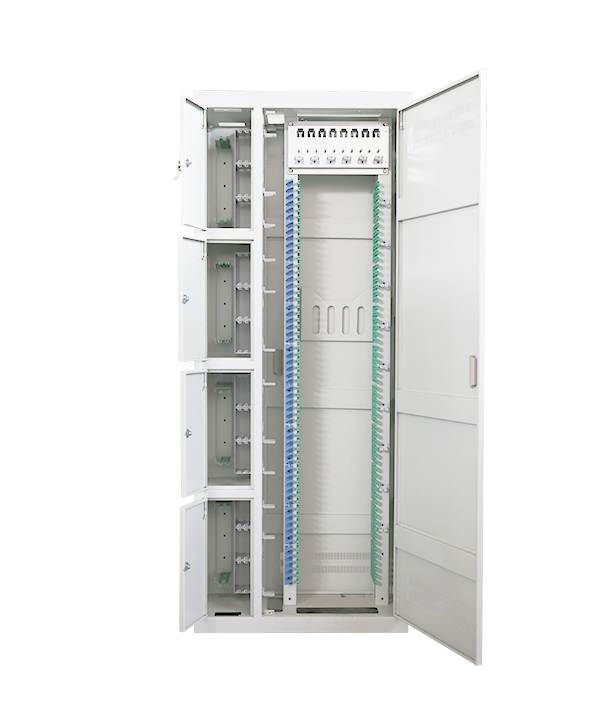

720芯四網合一ODF光纖配線架是光傳輸系統中一個重要的配套設備， 它主要用于光纜終端的光纖熔接、光連接器安裝、光路的調接、多余尾纖的存儲及光纜的保護等，它對于光纖通信網絡安全運行和靈活使用有著重要的作用。過去 10 多年里，光通信建設中使用的光纜通常為幾芯至幾十芯， ODF光纖配線架的容量一般都在 100 芯以下，這些 ODF光纖配線架越來越表現出尾纖存儲容量較小、 調配連接操作不便、功能較少、結構簡單等缺點。 現在光通信已經在長途干線和本地網中繼傳輸中得到廣泛應用， 光纖化也已成為接入網的發展方向。 各地在新的光纖網建設中， 都盡量選用大芯數光纜， 這樣就對 ODF光纖配線架的容量、 功能和結構等提出了更高的要求。

■主要性能使用條件：

1.工作溫度：-5℃+40℃相對濕度：≤90%(+30℃）

2.大氣壓力:70Kpa-106Kpa儲運溫度:40℃+70

3.光電性能：插入損耗≤0.2Db;附加損耗≤0.2B:回波損耗45dB;附加損耗≤5dB;插拔耐久性壽命>1000次

4.電氣性能：絕緣電阻≥1000MΩ500V(直流電)

5.抗電強度：能承受3000V(直流電)/1min無擊穿/飛弧現象

■適用性指標：

1.標稱工作波長850nm/1310nm/1550nm;

2.光纖光纜符合GB/T11819和GB/T7424規范;

3.光纖活動連接器符合GB12507以及相關標準規范.

■功能:

1.有很強的光纜固定與保護功能能保證光纜及纖不受損傷,以及可靠的接地裝置.

2.有先進的光纖布線管理設計裝置,保證了光纖的線及纖芯安裝、施工及維護方便。

3.有明確的線序標識,便于轉接、跳線、測試。

■特點:

1.機柜采用19″寸標準安裝,分光纖配線柜(GPX72-2200)/光纖配線柜(GPX72-2000)兩種。

2.配置我公司推拉熔配一體化單元,另可選配轉配線單元和集中熔接單元(見后面單元體)。

3.可簡單調整面板、達到上下進纜;可靠的進裝置和纖芯保護裝置。

4.配置容量大,且有較強的布線空間。

5.采用封閉式機柜,前后開門。
