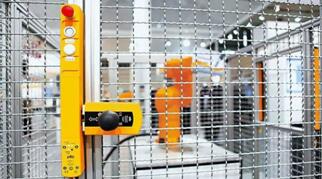

安全門系統是一種非常常見的安全傳感器，可以實現防護鎖定功能，有效避免各種意外。皮爾磁提供適用于不同應用和要求的安全門系統，今天小編想給大家推薦其中的一款集多種功能于一身的“明星產品”——PSENsgate，自身集成了安全門監控、安全防護鎖定和控制元件，產品的安全性能等級最高可達PLe。

安全門防護需求，選它準沒錯

►安全門監控：

PSENsgate安全門系統適合在中大型門上的使用，尤其適用于在某些操作情況下不得意外打開門的應用。開關本體的寬度為46.2mm，安裝簡便而且通用性高，不受門框尺寸和開門方向的限制。由于其牢固的設計和機械負載能力，PSENsgate安全門系統的使用壽命長，無論是單個獨立使用還是多個PSENsgate級聯使用，其防護等級最高可達EN ISO 13849-1 PL e或 EN/IEC 62061 SIL3。

►安全防護鎖定：

PSENsgate采用雙穩態線圈的鎖定模塊，實現高能效鎖定系統，最高鎖定力可達2000N，即使是無意識開門，其鎖定的安全性能也可達到EN ISO 13849-1 PL e或 EN/IEC 62061的SIL3。開關自身集成逃生釋放和輔助釋放裝置，面對突發狀況，也能輕松面對。門栓裝置設置掛鎖機構，操作人員進入危險區域前可掛鎖，防止設備重新啟動。

►控制元件：

PSENsgate提供豐富的系統類型供選擇，集成可選擇的操作元件，如按鈕、發光按鈕、鑰匙開關、急停按鈕、區域停止裝置，也能選擇擴展外接使能開關等等。可集成如此多的功能，給開發者提供了充足的設計彈性和功能余量，無需額外的附件和耗材，大大減少了安裝和配線的作業量。配合設計需求及功能特性，開關本體上的LED燈會告知用戶更多有效信息。

PSENsgate與可編程控制系統（PNOZmulti、PSS4000）等安全控制技術結合，是既經濟又安全的安全門監控完整解決方案。

應用案例分享

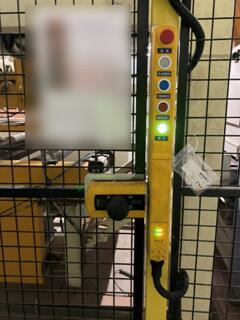

現場的設備是一臺分板機，把堆垛整齊的板材通過搬運機構一塊一塊地搬運到傳送帶，運送到下一步驟的加工處理設備。在板材搬運區域內，由于機械機構的運動存在給人員帶來傷害的風險，因此設置了圍欄作為隔離傷害的手段。考慮到人員有從設備后方進入風險區域的需求，所以在區域后部設置了安全門功能。除此之外，客戶還強調一點，就是該安全門功能還需要兼顧區域內“零能源”的需求，即人員進入?yún)^(qū)域之前需確保區域內的殘余能量已經釋放完畢，安全門才能被打開。結合客戶需求以及PSENsgate的實際能力，我們選取PSEN sg2c-5LPLLE作為本應用的解決方案。

1.門鎖PSENsgate在鎖定狀態下，無法拔出插銷，人員不能從安全門進入危險區域。設備可以正常運行。

2.當操作人員有進入危險區域需求時，可以點擊“解鎖/請求進入”按鈕，告知控制系統執行停機指令。

3.當設備處于停機狀態后，區域內的殘余能量（壓縮空氣）都被釋放后，控制系統發送信號告知PSENsgate, 此時開關本體的“進入允許指示燈”會亮起，代表操作人員此時可以開鎖進入危險區域。

4.操作人員再次點擊“解鎖/請求進入”按鈕，安全鎖定功能解除，開關的安全輸出信號切斷，此時控制系統無法啟動設備。操作人員可以移動門閂，打開安全門。如有需要，可以在門閂機構掛上個人鎖具，避免設備意外重啟。

5.人員離開危險區域后，重新把安全門關上。點擊“鎖定”按鈕，按鈕的綠色指示燈亮起后，代表鎖定功能重新恢復。安全信號重新發送到控制系統。

6.如需重新恢復安全門功能，可點擊“門鎖功能復位”按鈕，對控制系統發出安全門復位信號。

7.在任何的操作過程中，只要觸發開關本體上的急停按鈕，視同觸發設備的最高停機指令，PSENsgate立刻切斷安全輸出，點擊“解鎖”按鈕后可立即解除門鎖功能。

PSENsagte還有很多可拓展的應用可能，比如選擇鑰匙開關執行特殊模式的安全門應用、結合手持使能開關執行點動功能等。
